Požadavky na elektroinstalace v ETICS
- Ochrana proti mechanickému poškození – Elektroinstalační vedení musí být chráněno proti nárazům a vlivům prostředí.
- Minimální narušení izolační vrstvy – Každý prvek elektroinstalace musí být navržen tak, aby co nejméně ovlivnil tepelně-izolační vlastnosti systému.
- Bezpečnost a spolehlivost – výrobky musí splňovat platné normy a předpisy, zejména ČSN EN 60670-1.

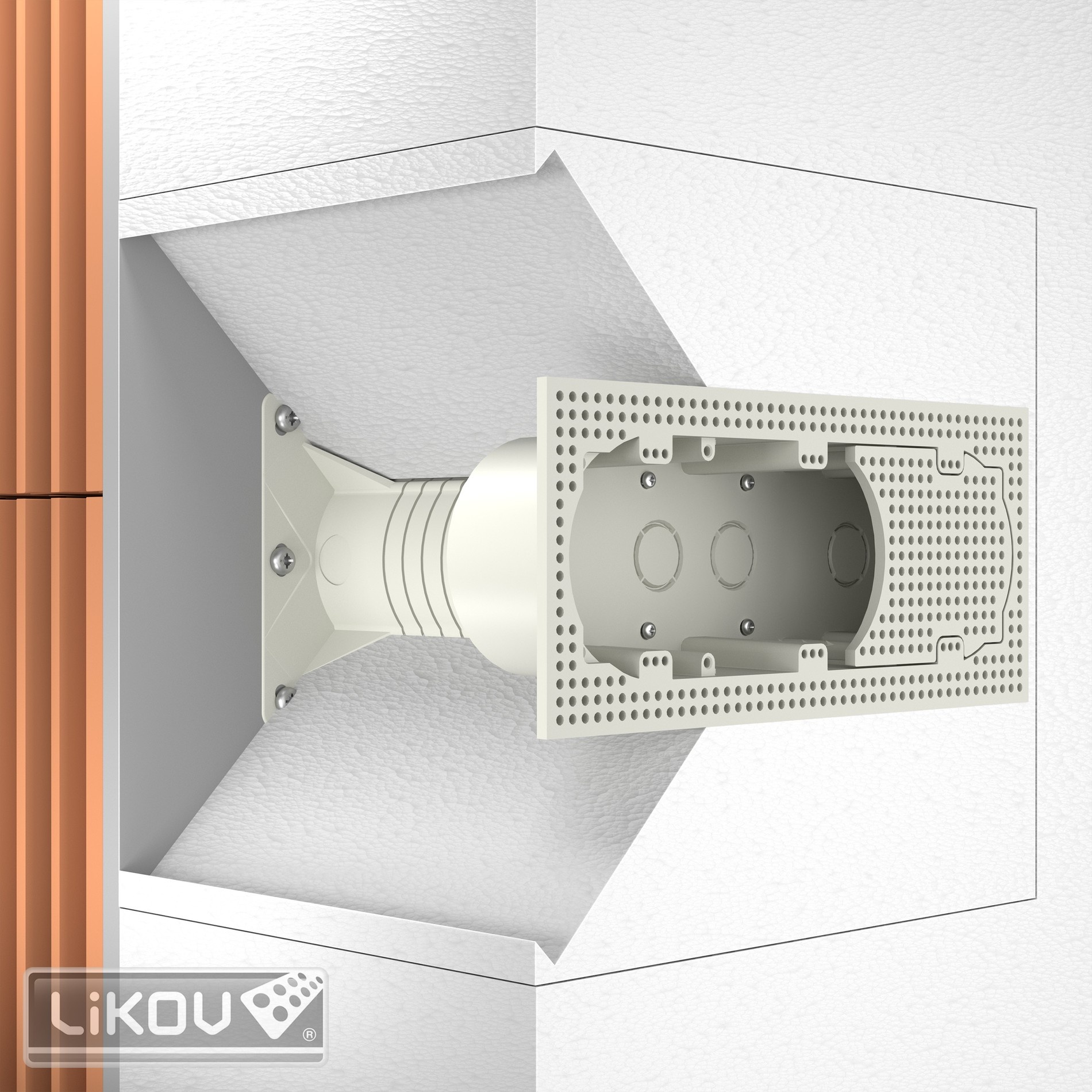

Elektroinstalační krabice KEZ a KEZ-3
Instalační krabice KEZ jsou určeny pro montáž zásuvek a vypínačů v kontaktním zateplovacím systému s tloušťkou izolace 50–300 mm. Tubus je univerzální a je nutné si ho zkrátit na požadovanou délku. Krabice KEZ-3 umožňuje umístění 2–3 přístrojů s osovou roztečí 71 mm a je určena do zateplení tloušťky 100–250 mm. Balení vždy obsahuje vnitřní a vnější izolaci z EPS, nosný tubus, hmoždinky a vruty pro upevnění tubusu, krabici a šrouby pro montáž krabice. U produktu KEZ-3 navíc dělící přepážku a záslepku.

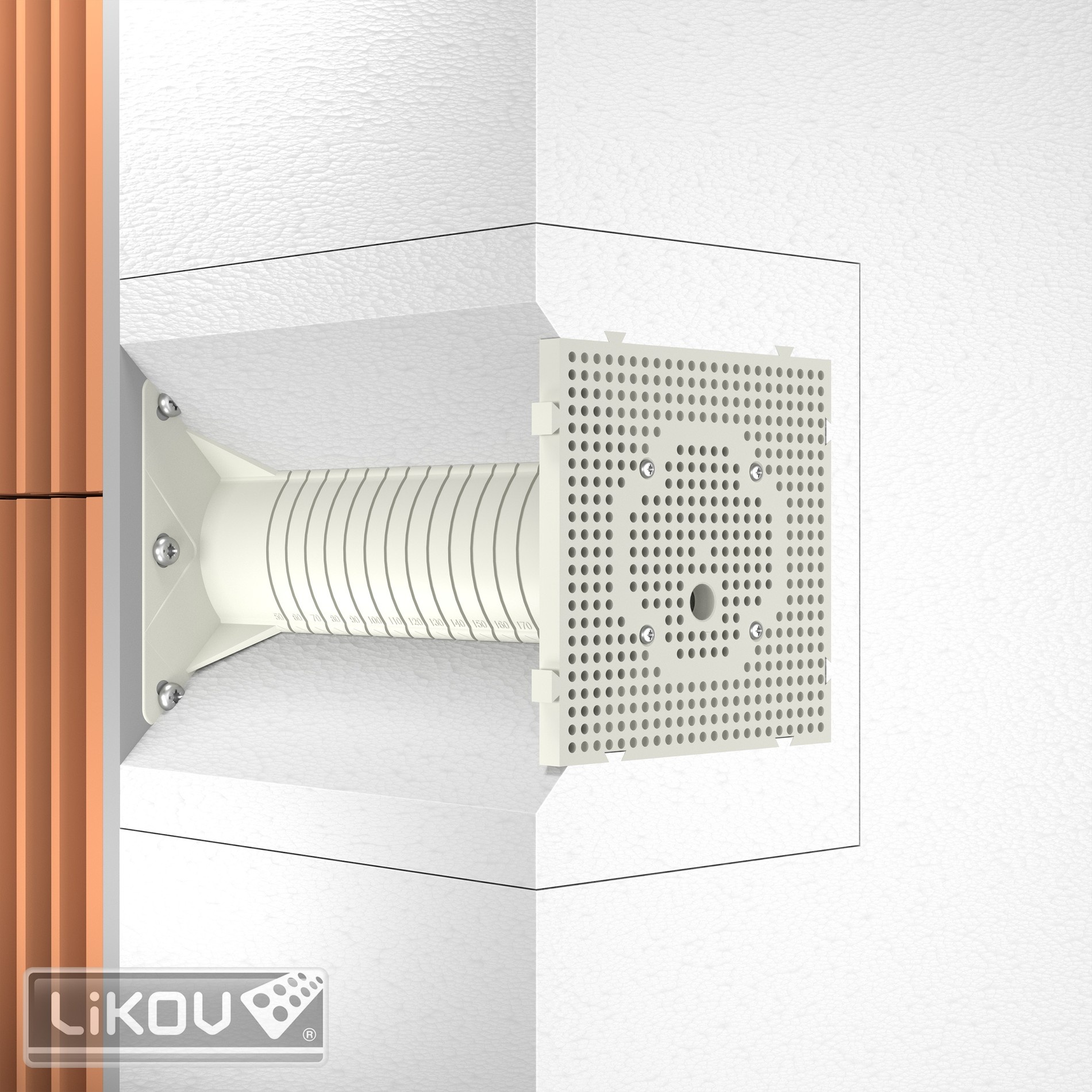

Montážní desky MDZ a MDZ-XL
Montážní desky MDZ slouží k vytvoření pevného podkladu v zateplovacím systému pro montáž různých prvků jako jsou např. světla, kamery, pohybová čidla či zásuvky. Díky své konstrukci minimalizuje tepelné mosty a zajišťuje pevné ukotvení prvků do hmotnosti 4 kg. Desku MDZ s plochou 120×120 mm nabízíme ve dvou variantách MDZ pro tloušťky izolace 50–200 mm a MDZ 300 pro tloušťky izolace 50–300 mm. Výrobek MDZ-XL má větší plochu o rozměrech 238×238 mm a také je v nabídce ve dvou rozměrech pro izolant do 200 mm a MDZ-XL 300 pro izolant do 300 mm.

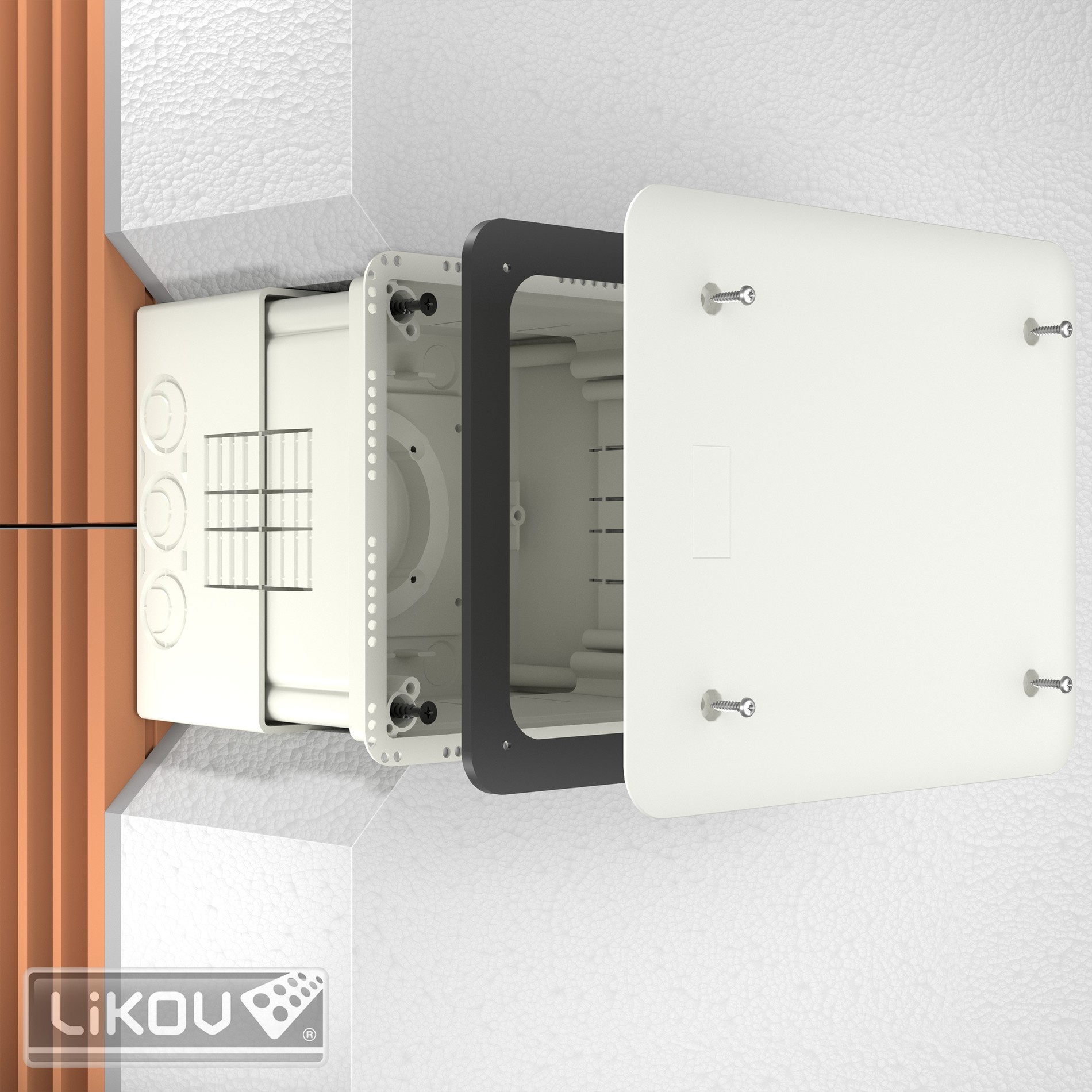

Univerzální montážní krabice KUZ-V a KUZ-VO
Tyto univerzální montážní krabice slouží pro instalaci přístrojů, jako rozvodné krabice nebo např. krabice pro měřící svorku hromosvodu. Je možné je osadit do sádrového lože ve zdivu pod omítku. Hloubka krabice je nastavitelná 86–146 mm. Při instalaci na vnější omítku je doporučeno utěsnění víka silikonem. Krabice KUZ-VO má otevírací víko. Krabice KUZ-V má rovné pevné víko o rozměrech 170×210 mm. Sestava obsahuje krabici, víko s těsněním, vnitřní montážní desku (pouze KUZ-VO) a nerezové šrouby.

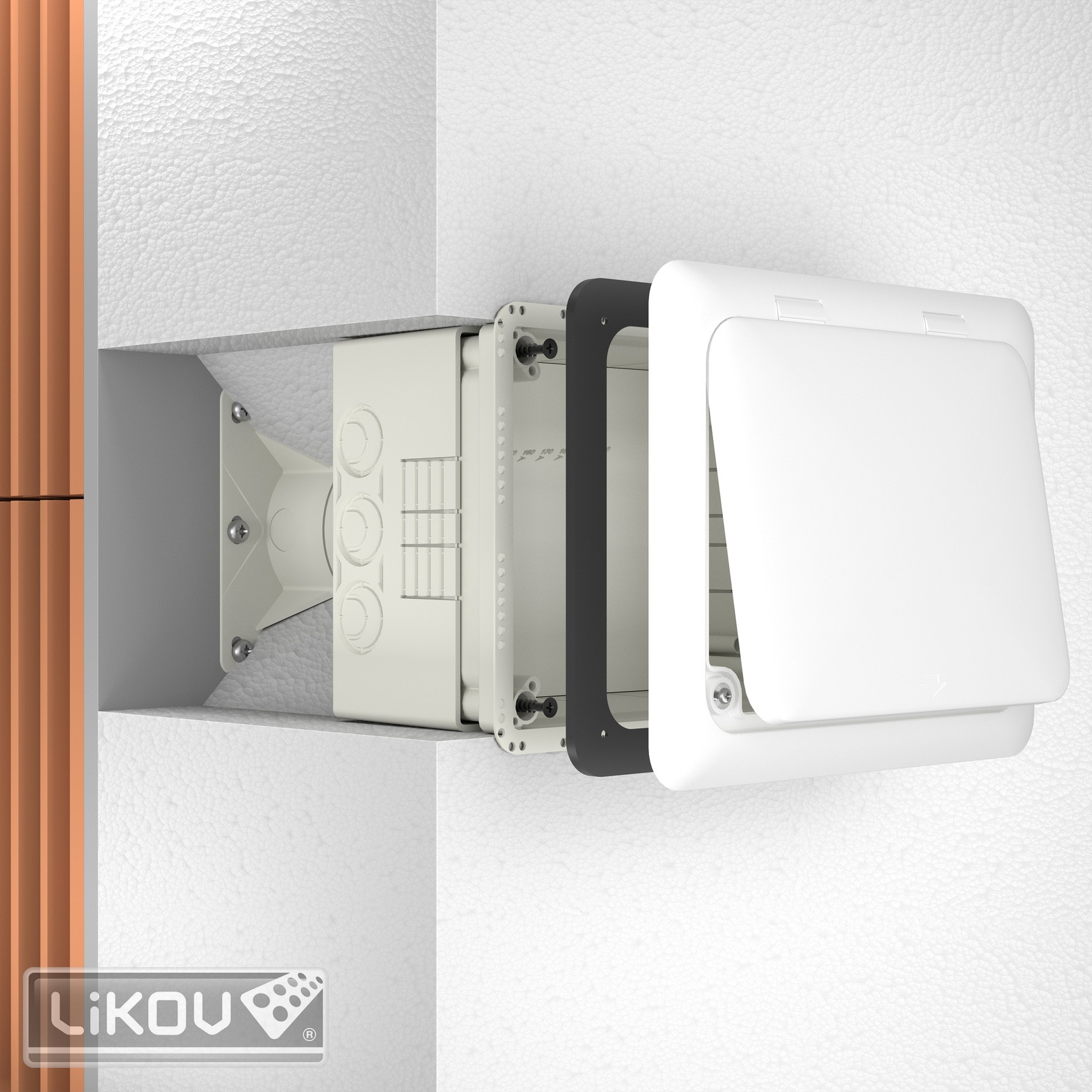

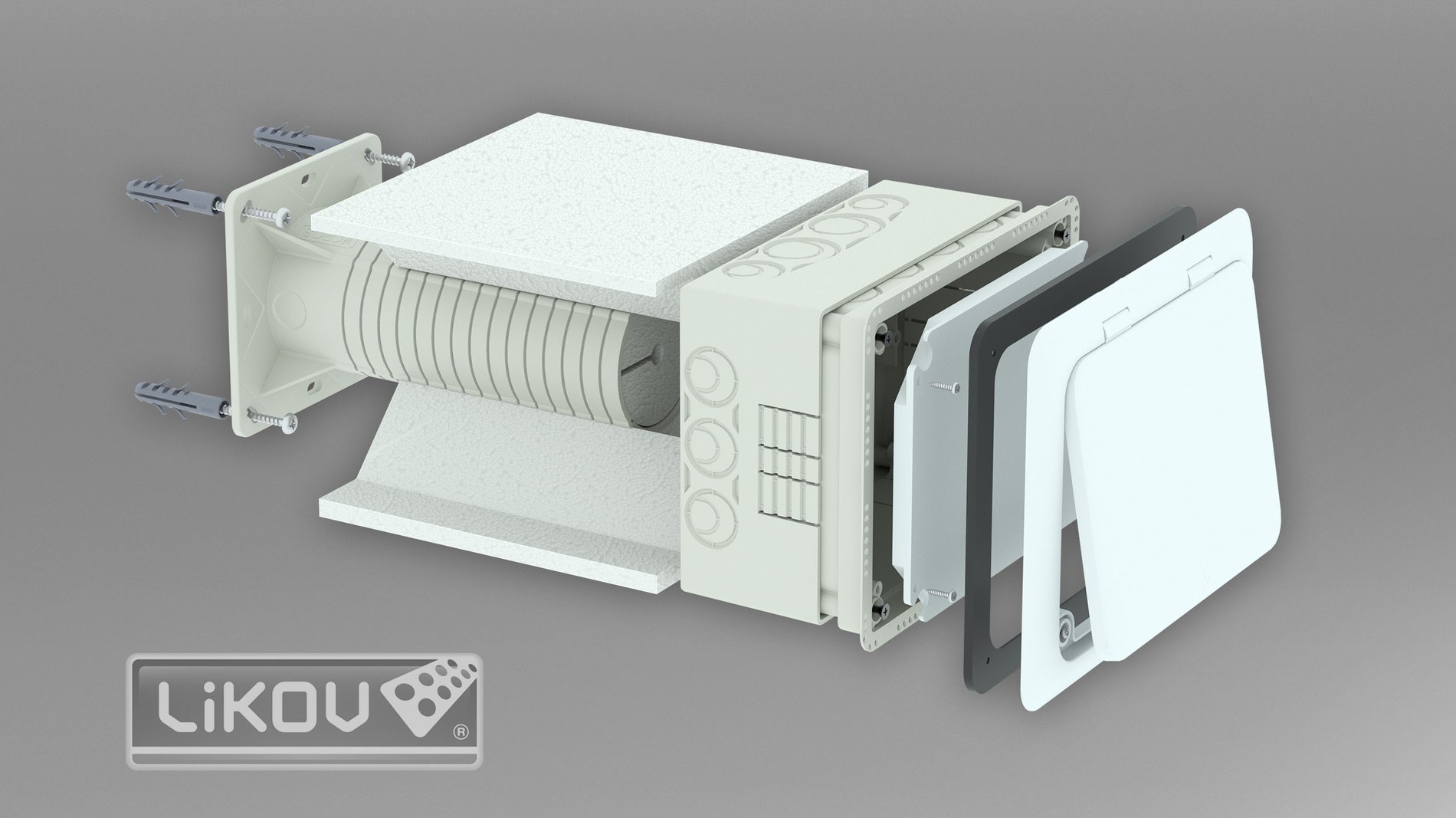

Univerzální montážní krabice KUZ-VI a KUZ-VOI

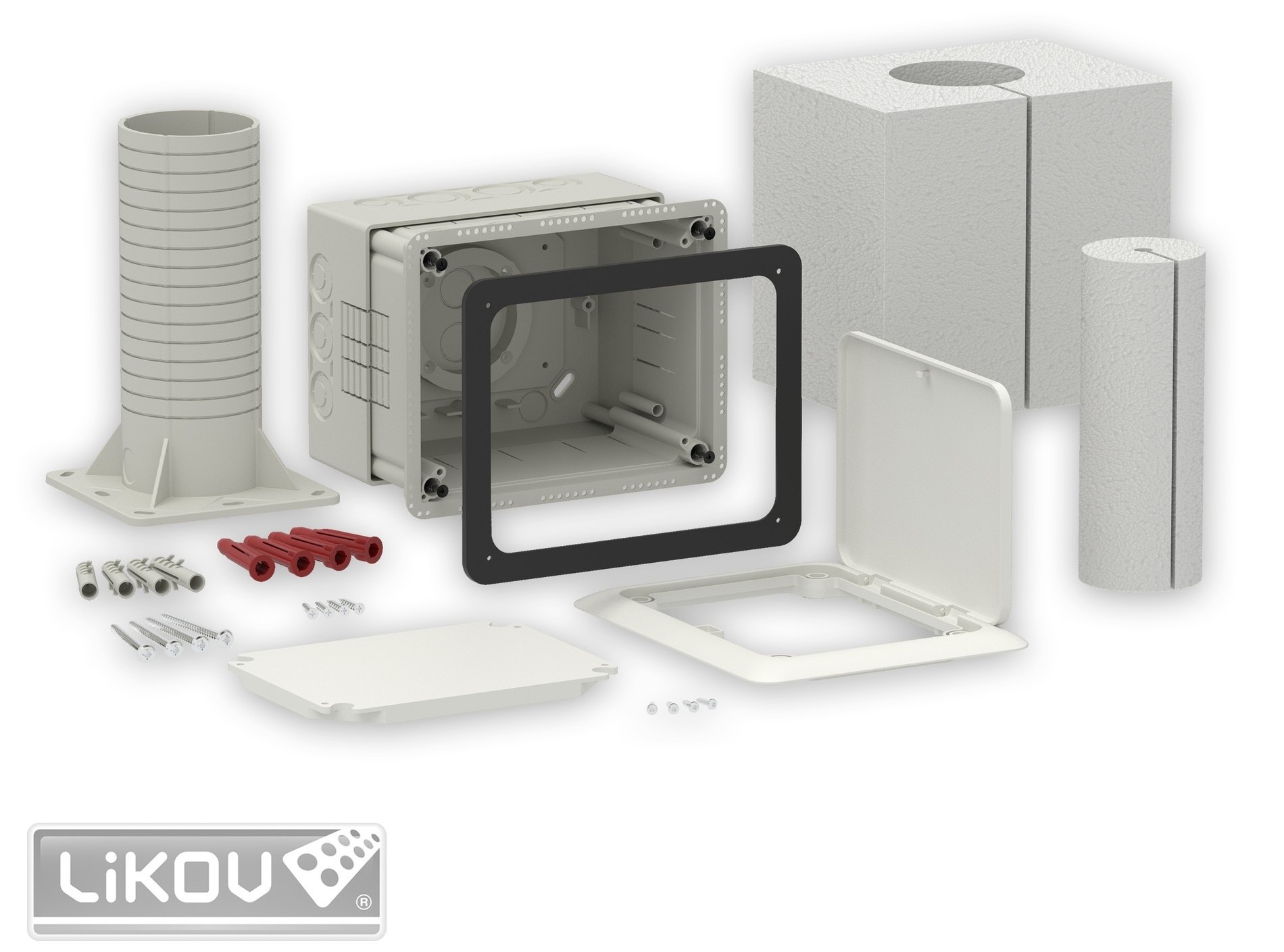

Montážní krabice KUZ-VI a KUZ-VOI, jsou určeny pro montáž do zateplení tloušťky 120–330 mm. Použití je stejné jako u krabic KUZ-V. Hloubka krabice je nastavitelná 86–146 mm. Součástí balení je krabice, tubus, vnější a vnitřní izolace z EPS, montážní deska, hmoždinky a vruty pro montáž, víko s těsněním a nerezové šrouby. Produkt KUZ-VOI má otevírací víko, výrobek KUZ-VI má víko pevné. Vnitřní rozměry krabice jsou 142×182 mm.
Pro zajištění kvalitní a bezpečné instalace elektroinstalace v ETICS je nutné zohlednit umístění elektroinstalace již v projektové fázi. Při osazování krabic je třeba dbát na správné utěsnění, aby nedocházelo k průniku vlhkosti. Do elektroinstalačních krabic je povoleno instalovat pouze přístroje s krytím odpovídajícím danému prostředí. Teplotní odolnost všech zmíněných produktů je od −25 °C do +60 °C.
Nevhodná instalace do zateplení bez použití elektroinstalačních krabic a montážních desek vede ke vzniku tepelných mostů. V místě tepelného mostu může povrchová teplota klesnout pod rosný bod, což vede ke kondenzaci vlhkosti. Je obecně známo, že kombinace vody a elektřiny způsobuje problémy. Vlhkost se také může dostat do souvrství zateplovacího systému a zapříčinit vznik trhlin, odlupování povrchové vrstvy a nevzhledné skvrny na fasádě. Díky propracovanému systému montážních krabic nedochází k tepelným mostům, pohybu kabelů, poškození okolních materiálů a vzniku netěsností.
Elektroinstalace v zateplovacích systémech ETICS klade vysoké nároky na použité materiály a instalační postupy. Produkty firmy LIKOV představují ideální řešení, které kombinuje funkčnost, bezpečnost a estetiku. Díky široké nabídce výrobků je možné realizovat spolehlivé a efektivní elektroinstalace, které budou splňovat požadavky moderních stavebních standardů.
