Tímto designem lze vytvořit bezešvé a hladké stropní povrchy, které splňují i ty nejnáročnější architektonické požadavky. Konstrukční metoda se přizpůsobuje požadavkům flexibilně navržené místnosti a poskytuje vysoký výkon vytápění a chlazení. Do stropu lze bez problémů integrovat vestavěné prvky.

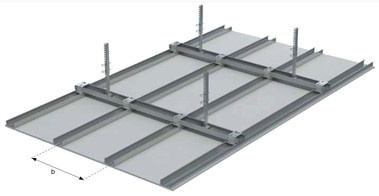

Rychlá a beznástrojová instalace zaklapnutím do upevňovacích kolejnic do CD profilů stropní konstrukce.
- Stropní systém vodního vytápění a chlazení
- Lehké a prefabrikované moduly s flexibilní délkou
- Vysoké topné a chladicí výkony
- Vysoké koeficienty absorpce zvuku
- 100% difúzní odpor díky vícevrstvému kompozitnímu potrubí
- Lze integrovat osvětlení, větrací otvory, požární poplachové systémy, sprinklery, reproduktory atd.

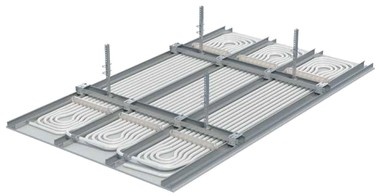

Sálavý stropní systém se skládá z jednotlivých topných a chladicích prvků dostupných v pěti standardních délkách modulů od 95 do 255 cm. Tyto registry se skládají z předem vyrobených meandrů, v nichž je pomocí speciálně vyvinutých upevňovacích lišt upevněno vždy 10 řad vícevrstvých kompozitních trubek MLCP o rozměrech 16 × 2,0 mm.
Při montáži se meandry trubek tvarují do mírného oválu, čímž se zvětšuje nosná plocha a zlepšuje se přenos tepla. Kromě toho jsou upevňovací lišty navrženy tak, aby registry visely o něco níže než podkladní konstrukce, což zajišťuje dokonalý kontakt se sádrokartonem.

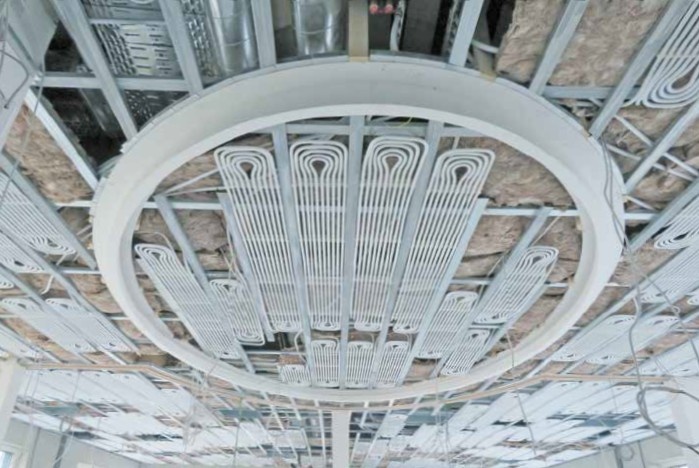

Díky různým délkám modulů lze uspořádání podhledu snadno přizpůsobit nejen svítidlům, ventilačním vývodům nebo reproduktorům, ale také velmi složitým geometriím místností. Rozměry vícevrstvé kompozitní trubky a s tím související nízké tlakové ztráty navíc zajišťují, že lze sériově zapojit několik registrů. To také umožňuje vytvořit prostornější topné a chladicí okruhy, takže je potřeba méně rozdělovačů, zejména ve větších budovách.
Video o systému Uponor Thermatop M pro komerční budovy
- Stropní systém vodního vytápění a chlazení
- Skládá se z MLCP vícevrstvého kompozitního potrubí MLCP odolnému proti difúzi
- Standardizované moduly pro instalaci do konvenčních stropů
