Montážní návod komínu CIKO^® TEC

11. 11. 2015

CIKO^® TEC je moderní komínový systém složený ze špičkových materiálů. Krb, různý počet plynových kotlů, kondenzační technika, to jsou příklady výběru topného spotřebiče. Univerzálnost komínu využijete nejvíce v okamžiku, kdy se rozhodnete změnit typ kotle, druh paliva, způsob vytápění. Systém je vhodný i pro společné komíny od plynových kotlů pro podtlakový nebo přetlakový provoz.

Prohlédnout fotogalerii20 fotografií

Systém CIKO^® TEC je složen z izolovaných izostatických hrdlových komínových vložek a obvodového pláště z broušených cihelných tvarovek, což kromě funkčních výhod umožňuje i extrémně jednoduchou a rychlou montáž.

Komínový systém je dodáván v následujících průměrech izostatických vložek:

140 mm
160 mm
180 mm
200 mm

Komínový systém CIKO^® TEC je rovněž dodáván ve variantě bez komínové izolace. Systém je v této variantě složen z keramických izostatických hrdlových komínových vložek, vzduchové mezery a obvodového pláště z broušených cihelných tvarovek a používá se především pro společné komíny (hlavně pro bytové domy) a připojení více spotřebičů typy „C“ do jednoho komínového průduchu. Vystředění vložek je potom zajištěno distančními prvky.

Další nespornou výhodou je tedy možnost připojení více plynových kotlů typu „C“ na jeden komínový průduch.

Komínový systém CIKO^® TEC - animace přívodu vzduchu komínem

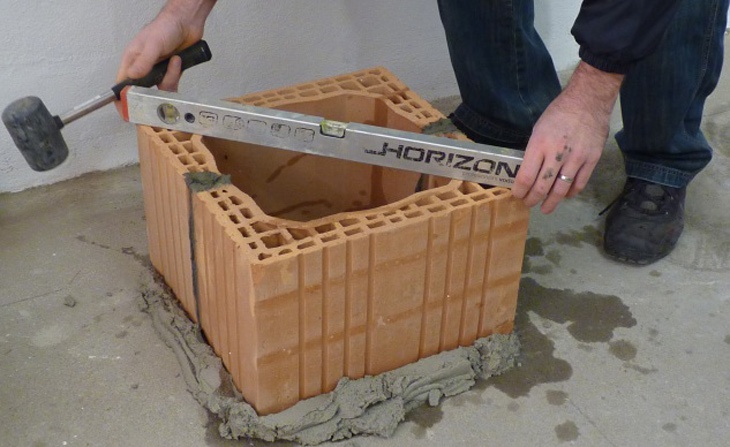

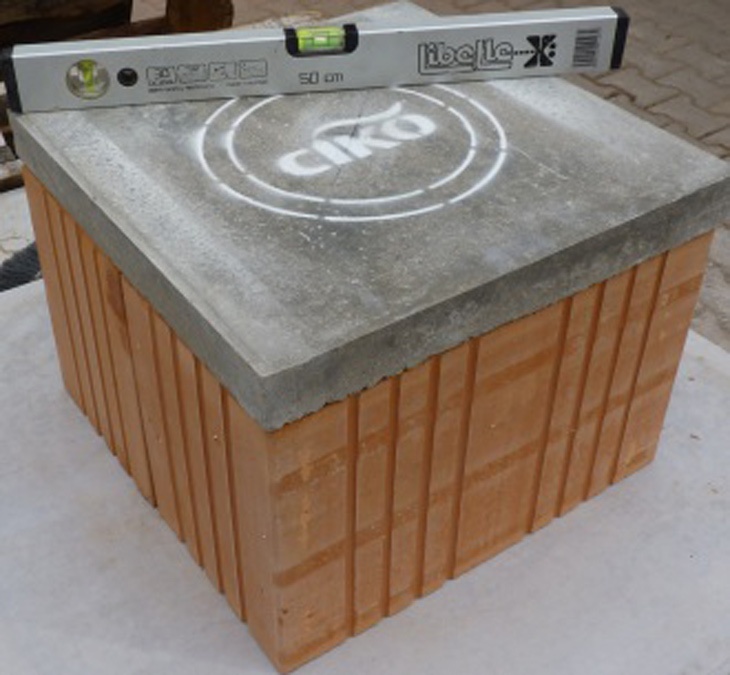

Na hrubé podlaze a hydroizolaci usadíme do lože z obyčejné zdící malty ( není součástí dodávky ) první pár tvarovek CU a vyrovnáme do vodováhy.

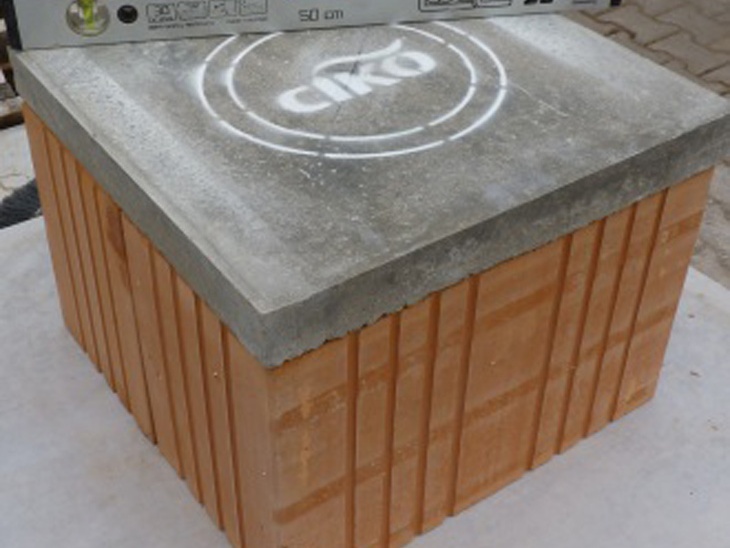

Opět na obyčejnou zdící maltu usadíme zakládací prvek CZU...

... a vyrovnáme do vodováhy. POZOR - spodní hrana zakládacího prvku CZU musí být nad čistou podlahou.

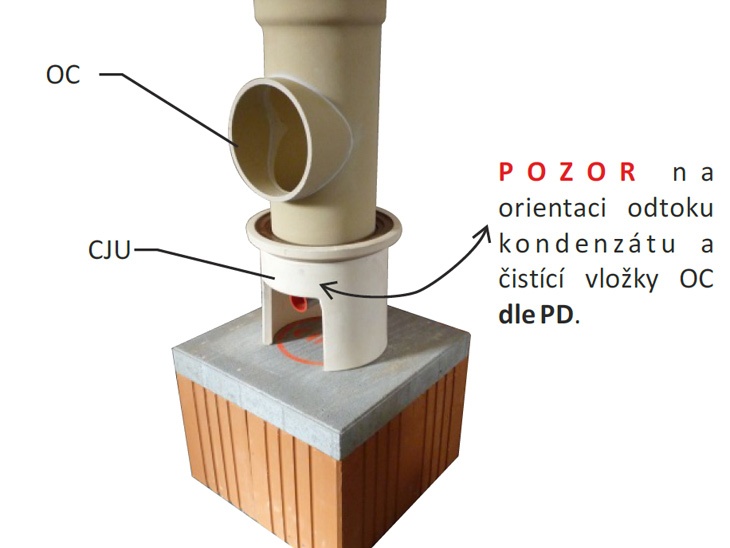

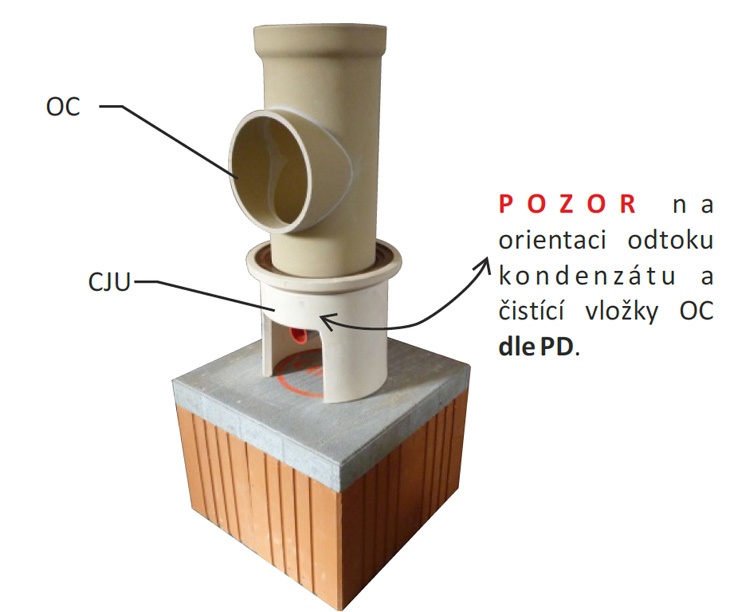

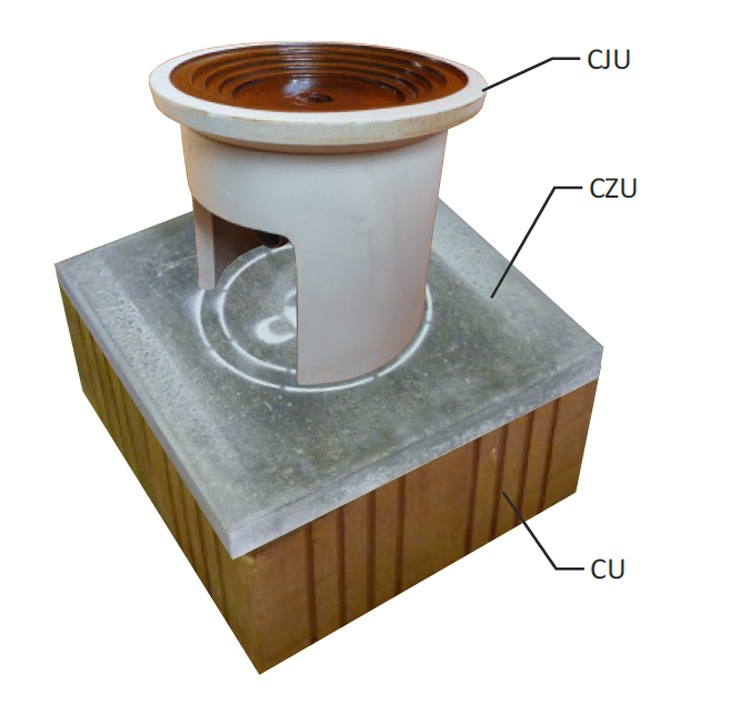

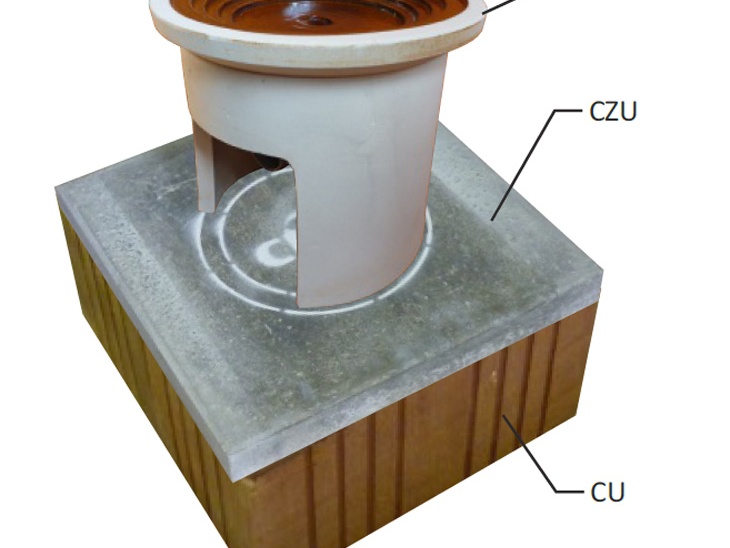

Je nutno dbát na vystředění kondenzátní jímky CJU dle kruhu vyznačeného na zakládacím prvku CZU a na orientaci odtoku kondenzátu.

Spárovací hmotou CSHS přilepíme jímku CJU k zakládacímu prvku a na ní přilepíme čistící vložku OC. Je nutno použít dostatečné množství CSHS, aby bylo možno vyrovnat šamotové vložky do vodováhy. Kontrolujeme i svislost vložky OC.

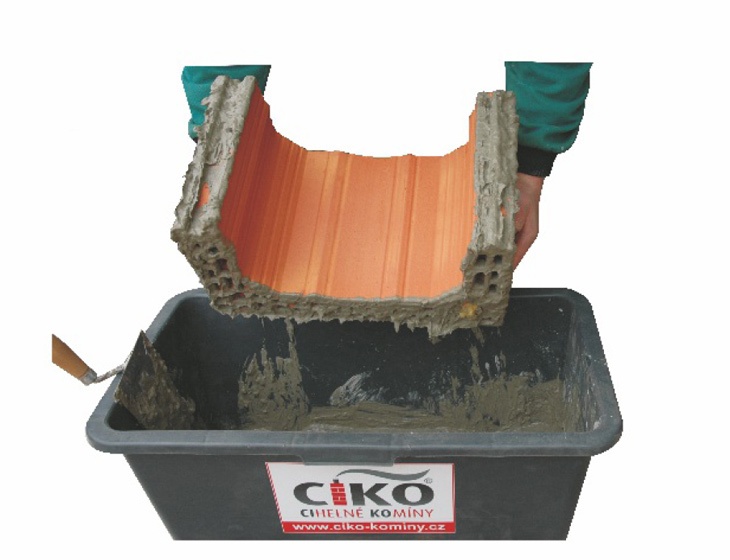

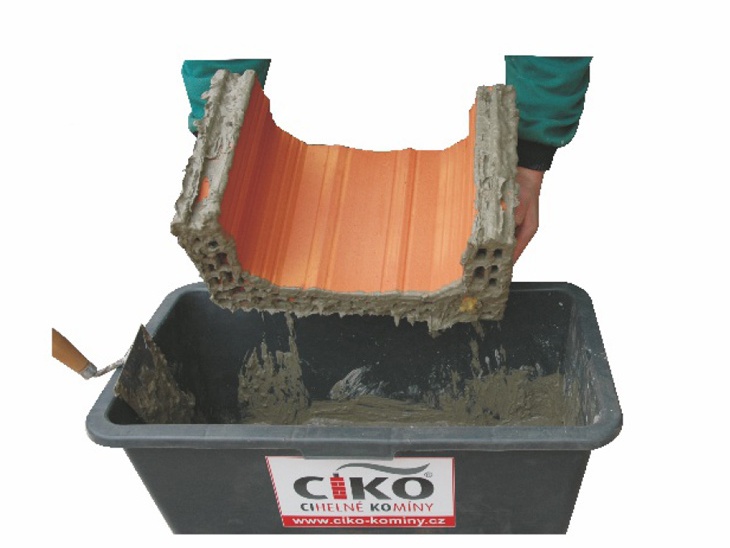

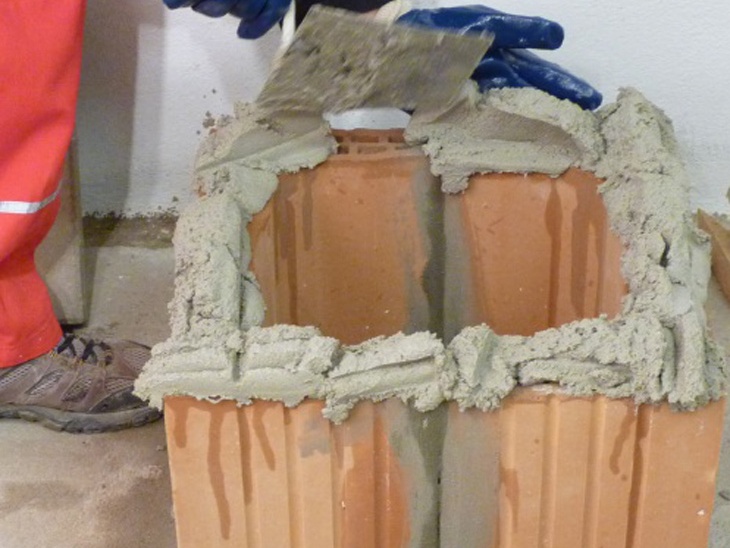

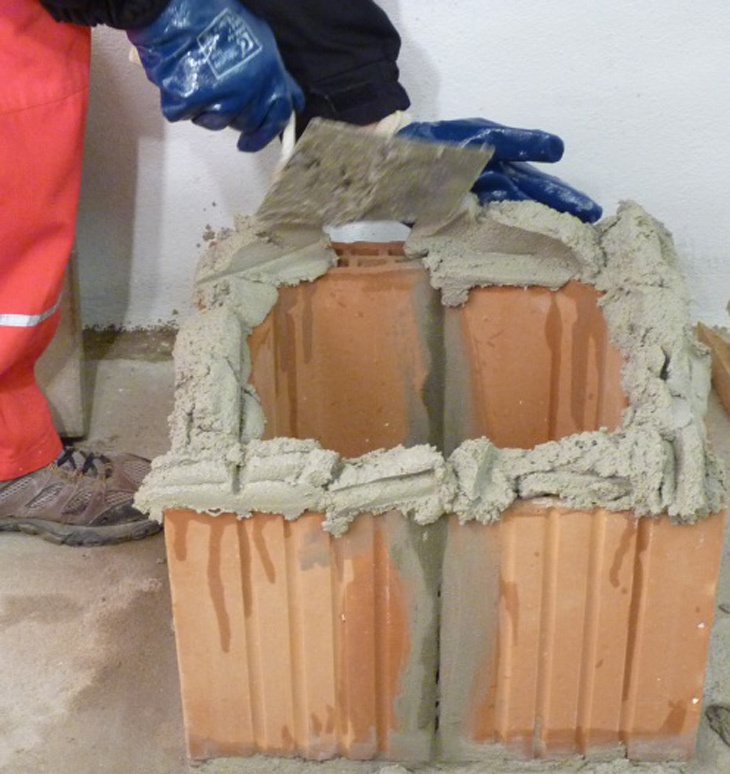

Ložné a styčné plochy tvarovky CU namáčíme do lepící malty CKMB. POZOR - Tvarovky v jednotlivých vrstvách otáčíme proti sobě o 90° aby mezi nimi vznikla vazba. Princip zdění víceprůduchových komínů je uveden v “Obecných montážních zásadách”.

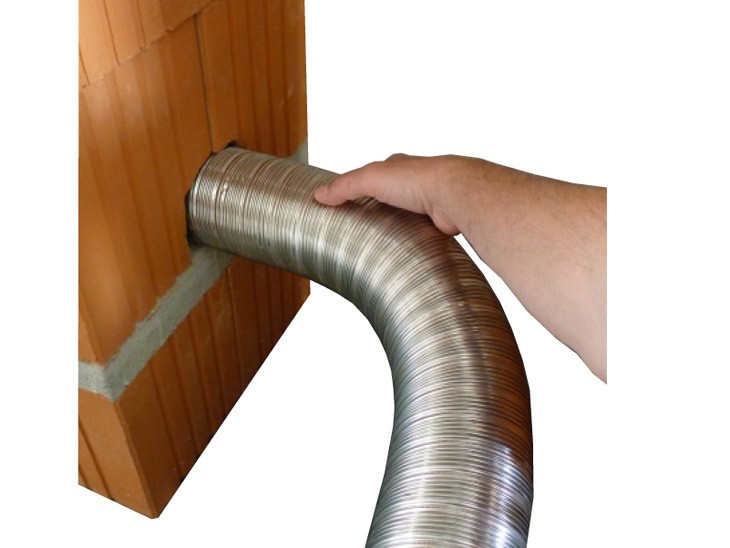

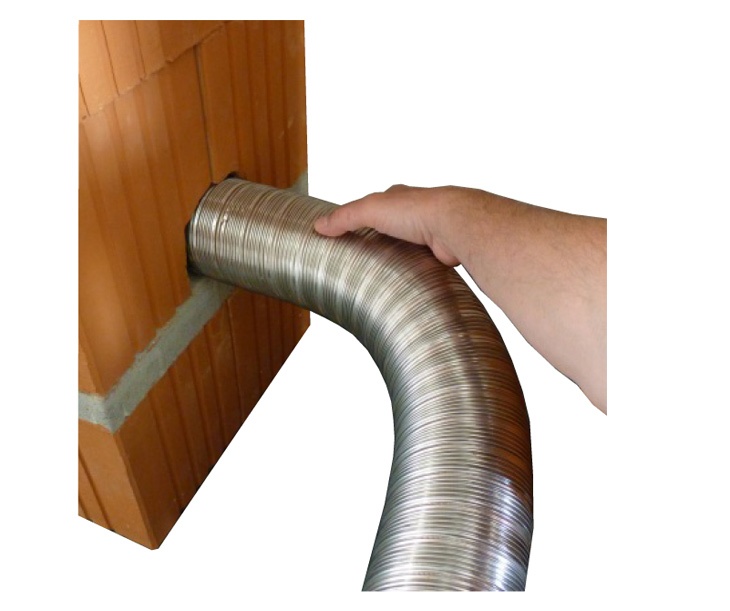

Pro přívod vzduchu ke spotřebiči, vyřízneme dle polohy spotřebiče kulatý otvor těsně nad zakládacím prvkem CZU. Průměr otvoru přívodu vzduchu musí být shodný s průměrem hrdla přívodu vzduchu na spotřebiči. Přívod vzduchu se vede hliníkovou pružnou hadicí a do komínového pláště se utěsní nehořlavým provazcem.

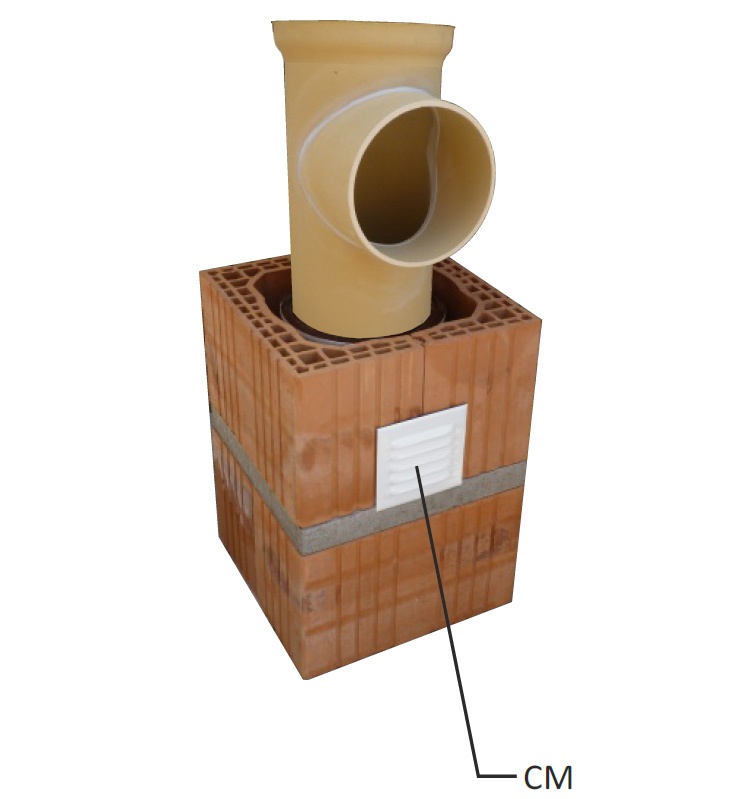

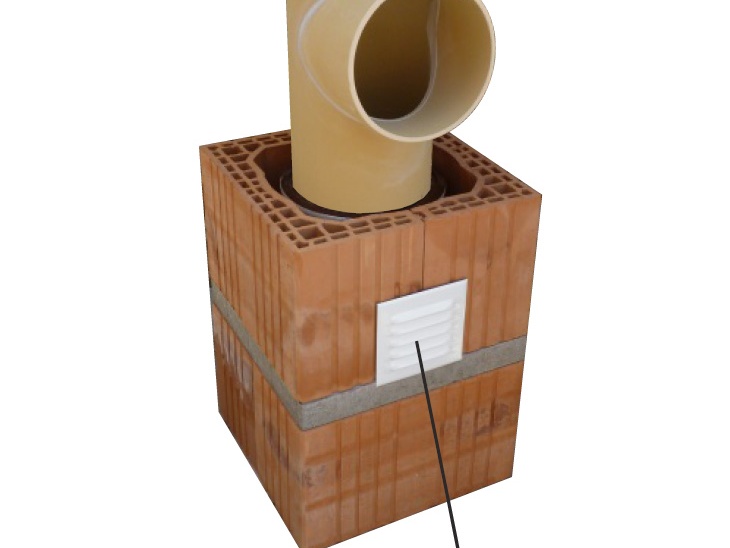

Pokud nepožadujeme přívod vzduchu ke spotřebiči musíme do první vrstvy cihelných tvarovek CU nad prvkem CZU vyříznout proti odtoku kondenzátu o tvor 100x120mm pro větrací mřížku CM. V případě požadavku na odvod kondenzátu nebo dešťové vody z jímky do kanalizace, vyřízneme v cihelných tvarovkách nejprve otvor pro hadici nebo trubku, která bude napojena na odtokové koleno v kondenzátní jímce. Následně vhodně zvolíme a vyřízneme otvor pro větrací mřížku CM, nebo přívod vzduchu ke spotřebiči. Pokud nebude odvod kondenzátu řešen, doporučujeme plastovou zátku v odtokovém kolenu utěsnit (např. silikonovým tmelem ).

Pokračujeme zděním cihelných tvarovek CU, které ve 2. a 3. vrstvě nad prvkem CZU vyřezáváme dle orientace čistícího otvoru na vložce OC.( viz. schéma dále ).

10.

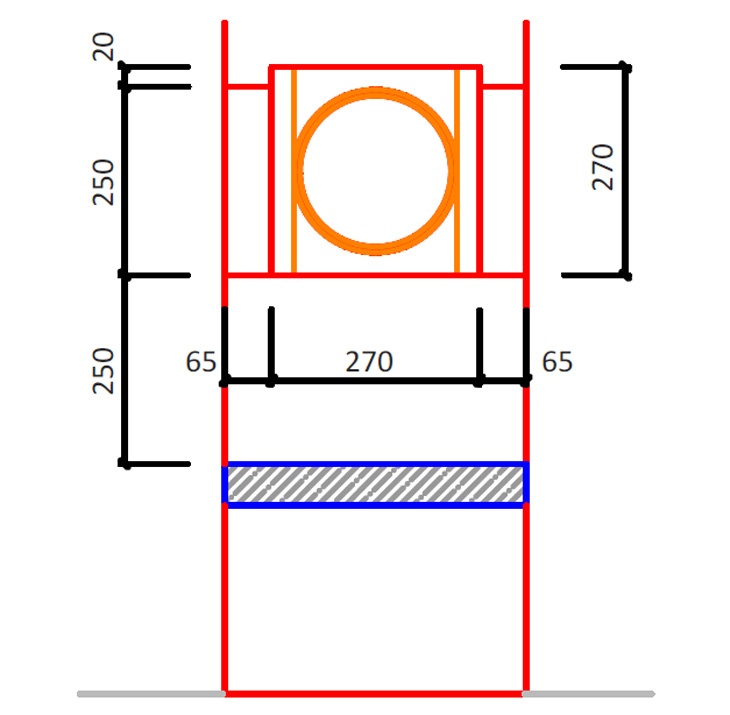

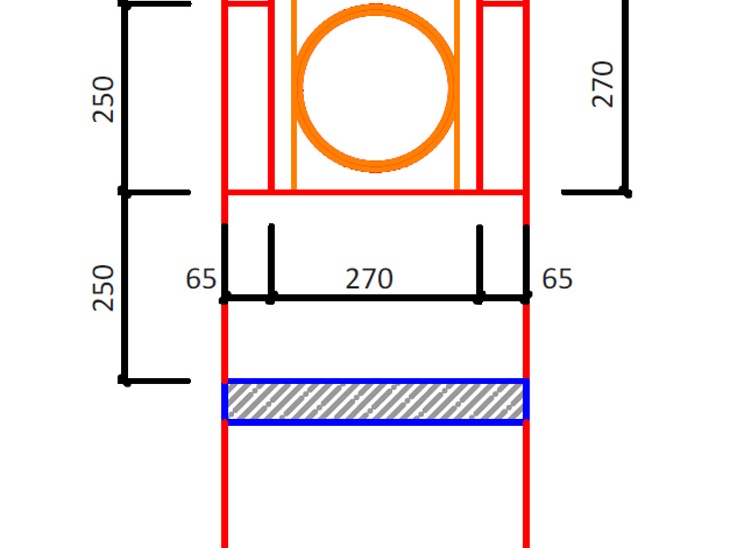

Rozměr vyříznutého otvoru je 270x270mm, mezera cca 20mm mezi rámečkem čistícího otvoru a cihelnou tvarovkou se nevyplňuje-překryje se komínovými dvířky CDT(ty přišroubujeme na plášť komínu).

11.

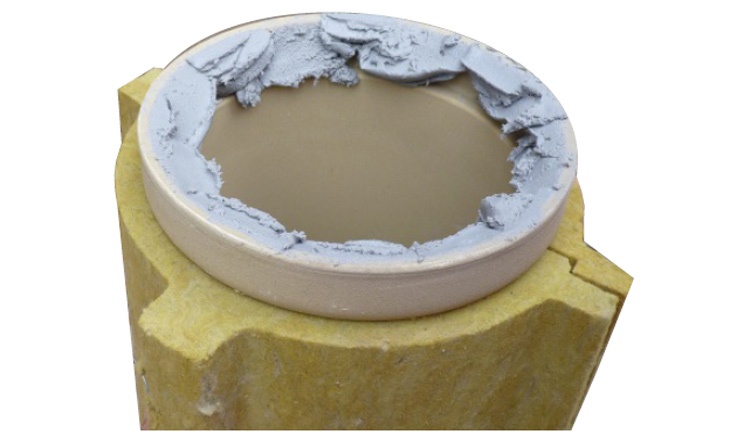

Spárovací hmotou CSHS přilepíme na vložku OC komínové vložky OVIZ (ev. OV ) .Při slepování jednotlivých hrdlových vložen nanášíme spárovací hmotu CSHS na vnitřní stranu hrdla spodní vložky po celém jejím obvodu. Po osazení další vložky přebytečnou spárovací hmotu setřeme a znovu použijeme při dalším lepení. Slepenou část vlhkou houbičkou vyhladíme, aby spára zůstala celistvá bez mezer a výstupků. - na každou vložku je nutno před zabudováním poklepat - musí mít zvonivý zvuk. Dutý nebo chrastivý zvuk signalizuje poškození vložky - NEPOUŽÍVAT!!! V případě montáže při vyšší teplotě než 20°C je vhodné před nanesením spárovací směsi konce vložek navlhčit.

12.

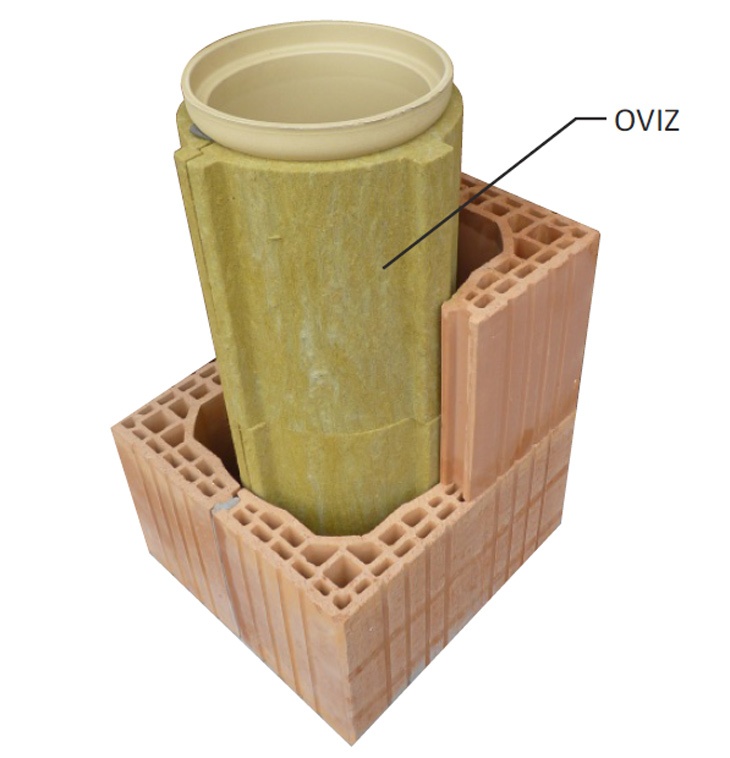

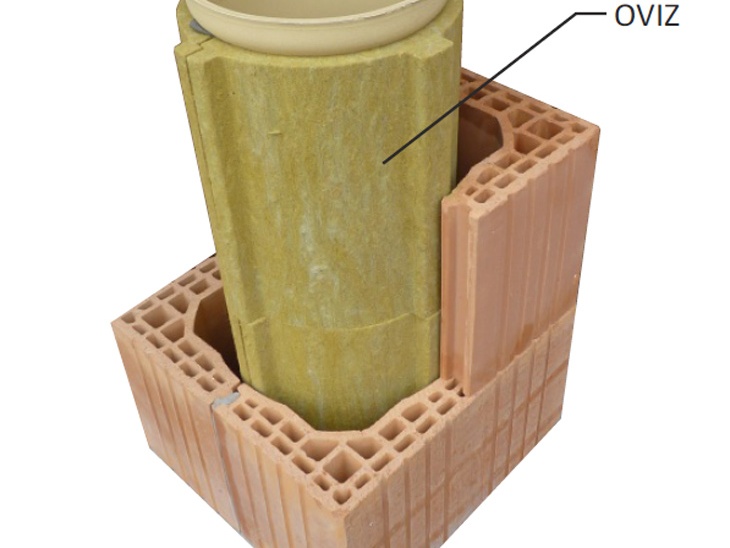

Kolem izolovaných vložek OVIZ stavíme cihelné tvarovky CU, které pootáčíme v každé vsrtvě o 90° aby vznikla vazba. Kontrolujeme svislost a vodorovnost stavby.

13.

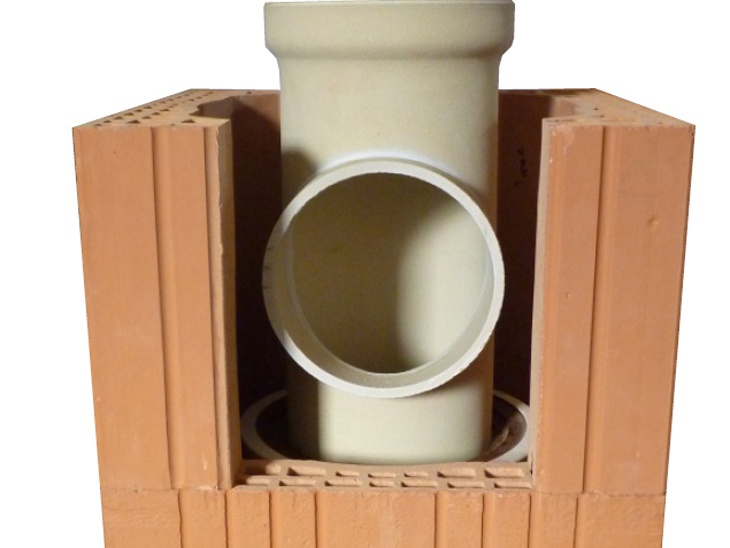

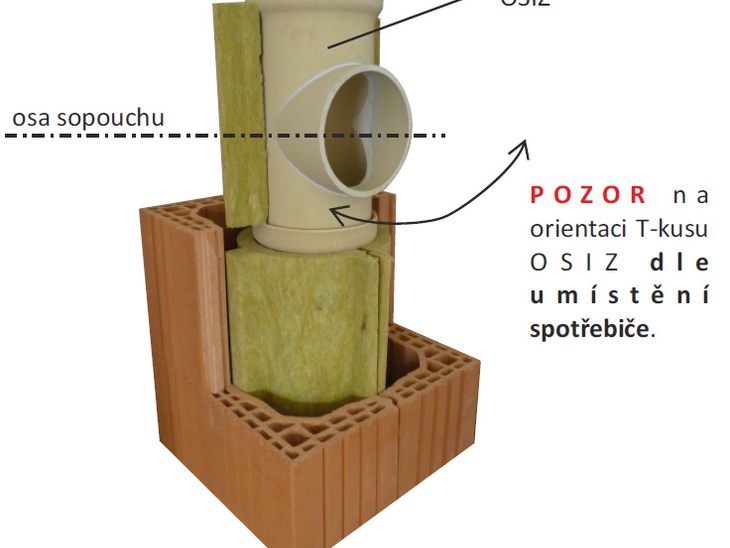

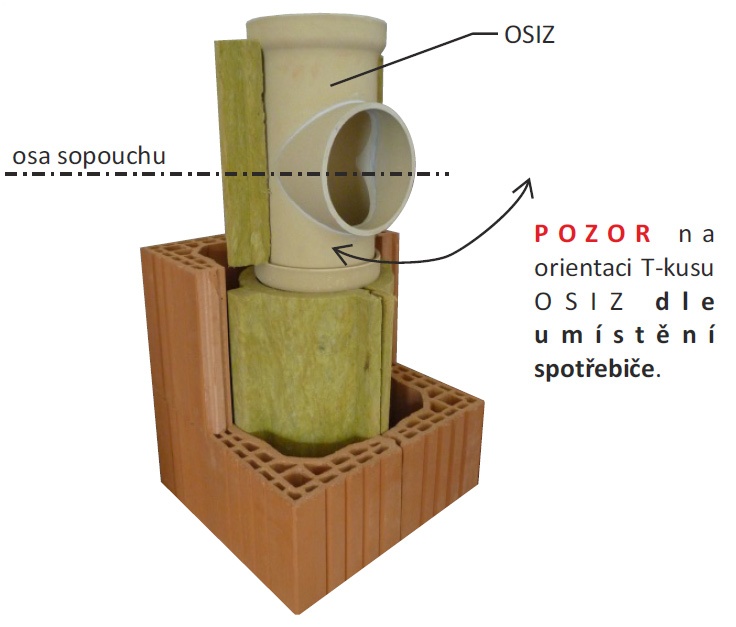

V požadované výšce nalepíme T-kus CVS. Min. výška osy sopouchu je 780mm (dle průměru) od spodní hrany zakládacího prvku CZU.

14.

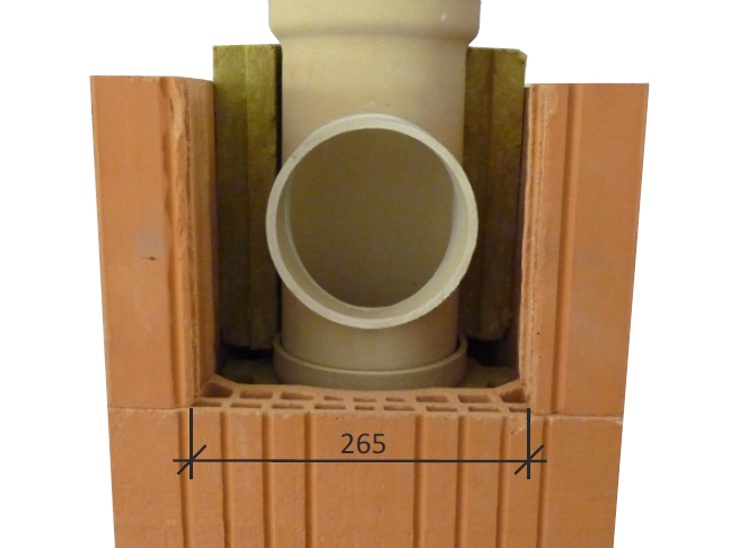

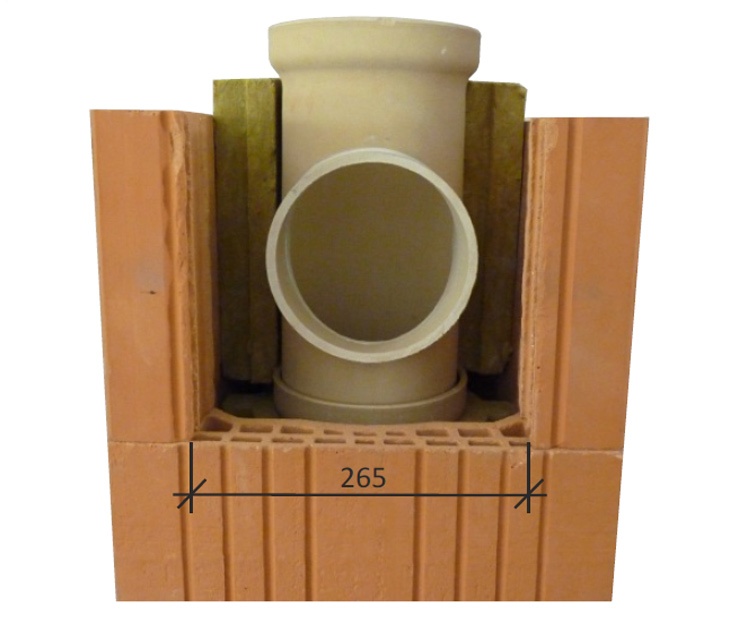

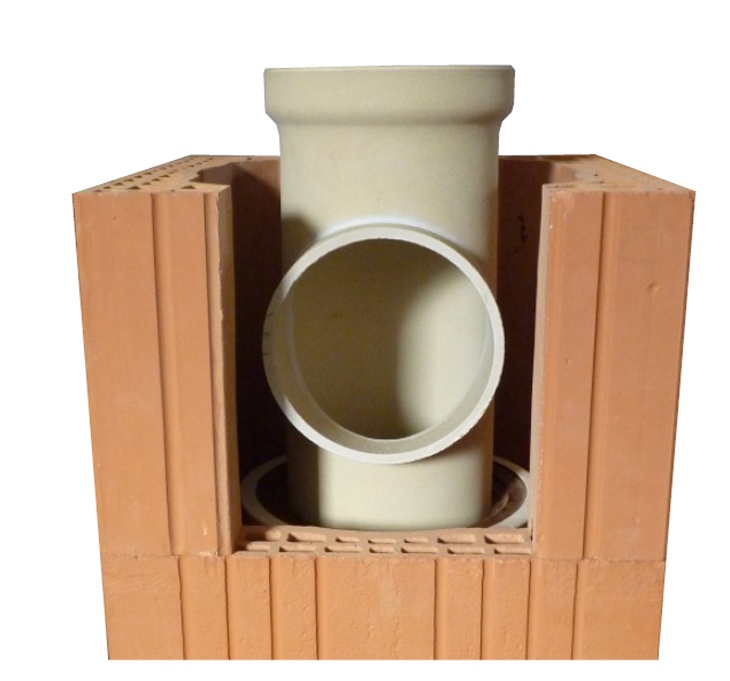

Cihelné tvarovky vyřízneme tak, aby kolem sopouchu na T-kusu vznikl otvor o rozměrech 265x320mm, do kterého se později osadí izolace sopouchu CIST. Nebo musí kolem sopouchu zůstat mezera min. 15mm. POZOR- Sopouch nesmí být pevně spojen s tvarovkami CU!!!

15.

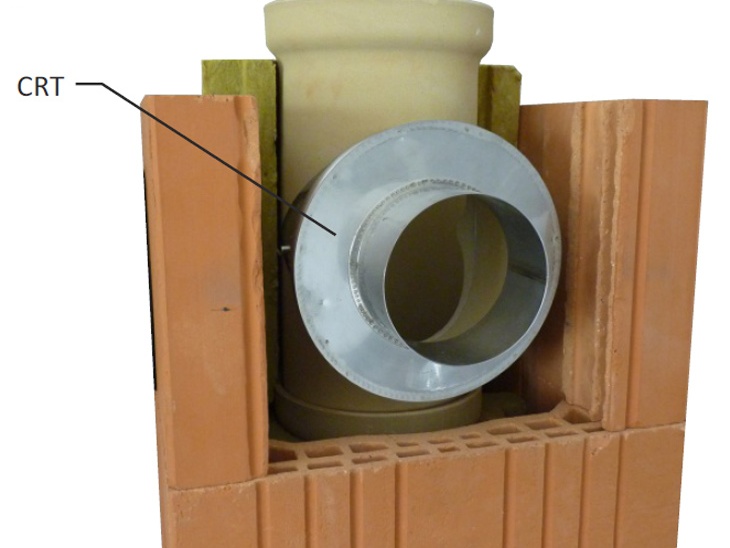

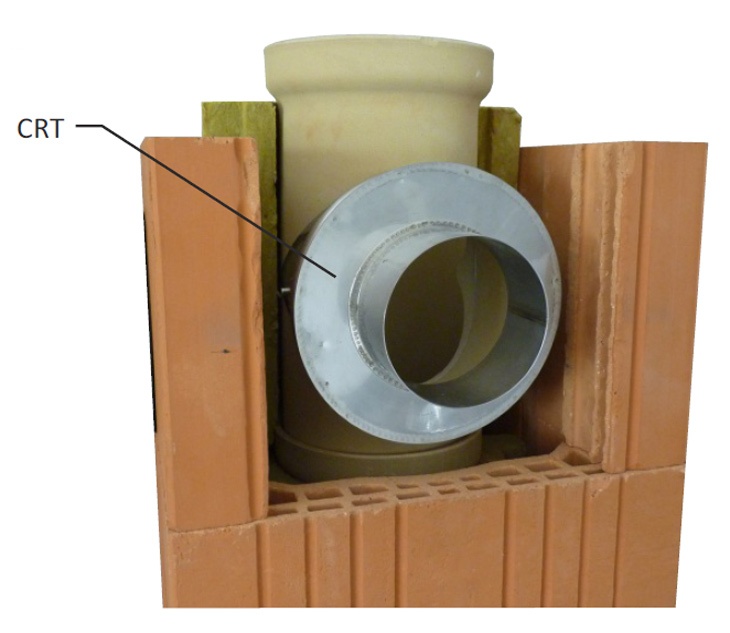

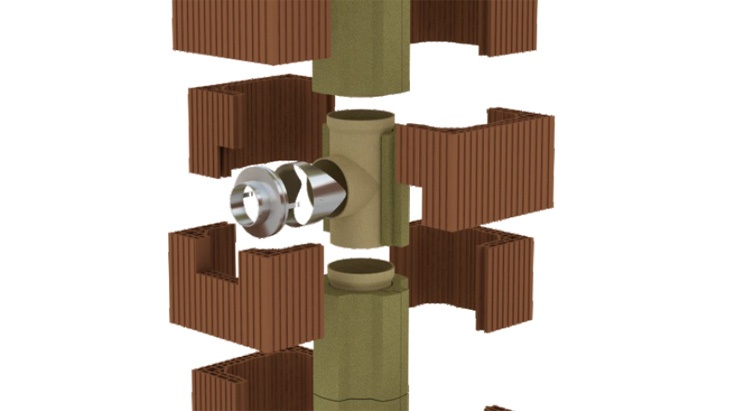

Pro napojení kouřovodu na sopouch je nutno použít komínovou redukci CRT nebo CRTV. Přes ni nasadíme do otvoru v tvarovkách CU izolaci sopouchu CIST. - Při nesprávném napojení kouřovodu hrozí popraskání sopouchu!!!

Komíny na plyn, společné komíny

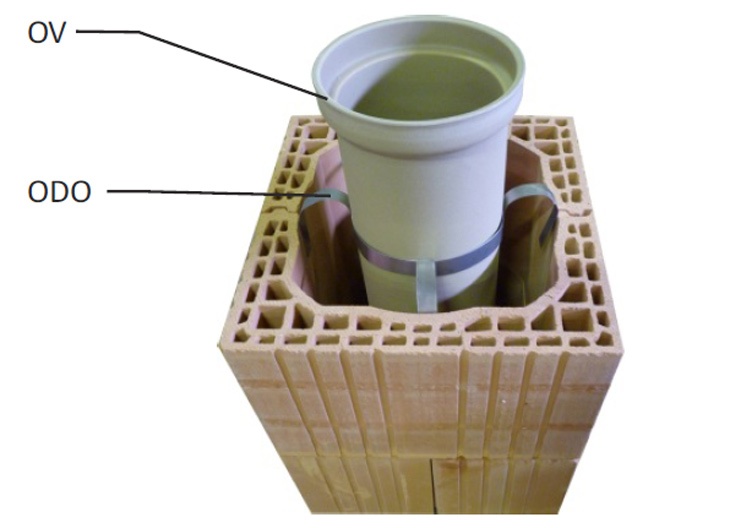

Pokud je komín navržen jako společný pro více spotřebičů na plyn, používáme na stavbu komínového průduchu NEizolované vložky OV ( také sopouchy jsou neizolované - OS). Vložky vystředíme v komínovém plášti distančními objímkami ODO, které se umisťují pod hrdlo každé vložky OV ( k T-kusům se objímky nemontují ).

Komíny na plyn, společné komíny

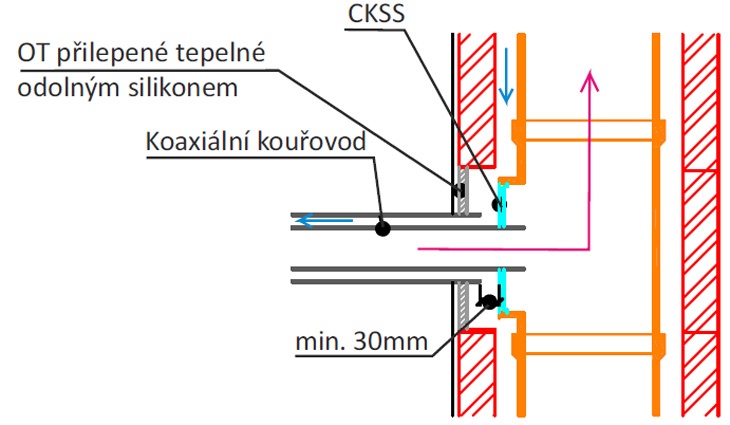

Pro napojení koaxiálního kouřovodu se v cihelných tvarovkách CU vyřízne otvor 250x250mm pro kryt sopouchu CKSS. Do sopouchu v T-kusu se vlepí mambránové těsnění OT, do kterého se zasune vnitřní trubka koaxiálního kouřovdu. Vnější trubku kouřovodu je potřeba zkrátit o 60mm, aby byl umožněn přívod vzduchu ke spotřebiči.

16.

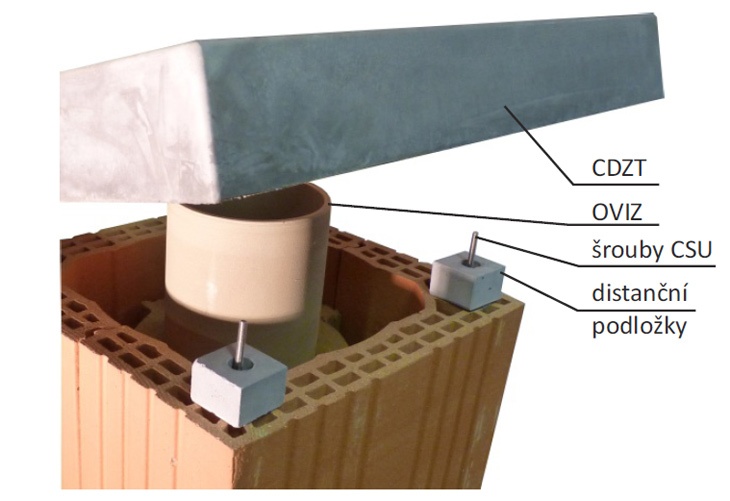

Po vyzdění komínu do požadované výšky nad střechou seřízneme tepelnou izolaci na poslední vložce OVIZ tak, aby končila 50mm pod horní hranou posledního páru tvarovek CU. Do rohových otvorů cihelných tvarovek CU nainstalujeme upevňovací sadu ukončení CSU - dle montážního návodu CSU. Přeměříme skutečnou rozteč šroubů CSU a do krycí desky CDZT vyvrtáme vidiovým vrtákem otvory pro nasazení desky.

17.

Na dříky šroubů CSU nasadíme distanční podložky. Poslední vložku OVIZ seřízneme tak, aby končila 50mm nad horní plochou distančních podložek. Nasadíne desku CDZT a připevníme ji ke dříkům šroubů CSU křídlovými matkami. Matky dotáhneme přiměřeně, aby nedošlo k vytažení šroubů, zejména pokud není zcela zatuhlá zálivková směs CZS.

18.

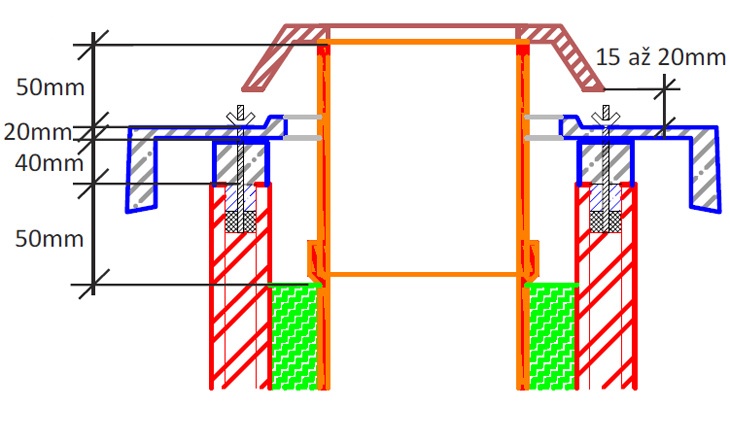

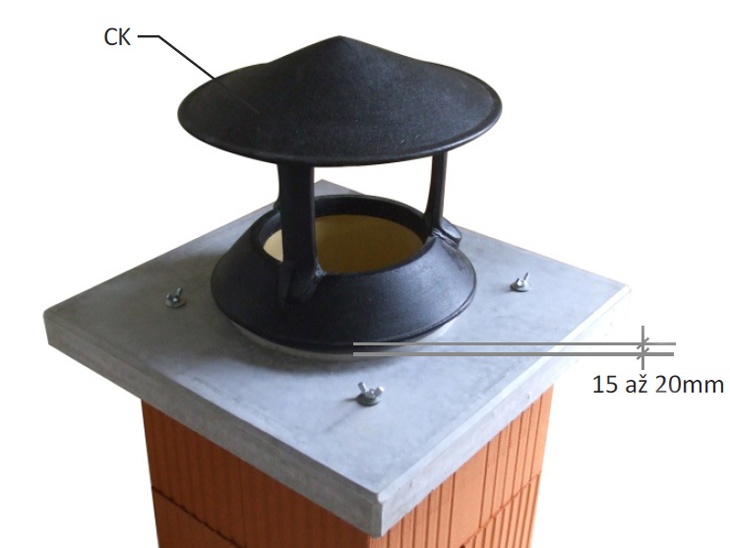

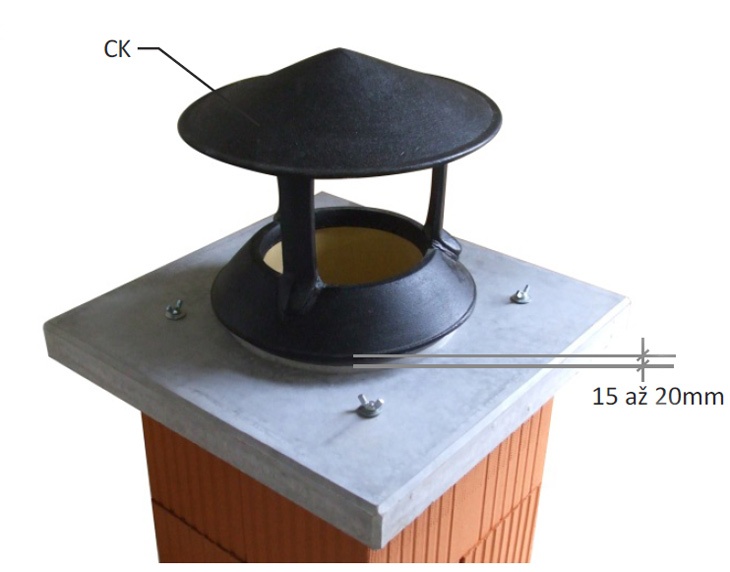

Na poslední seříznutou vložku OVIZ nalepíme spárovací hmotou CSHS ukončovací prvek ( CK, nebo CL ).Mezi spodní hranou ukončovacího prvku a horní plochou desky vznikne mezera 10mm pro odvětrání komínu.
