RDG2..KN se používají jako prostorové regulátory pro řízení fan-coilových jednotek, topných/chladicích stropů, jejich kombinací s radiátory nebo podlahovým vytápěním nebo pro ovládání tepelných čerpadel. Jsou určené pro kanceláře, hotely a penziony, veřejné budovy nebo školy.
Nejdůležitější vlastnosti prostorových regulátorů RDG200KN a RDG260KN.
| Řídicí výstupy | PWM, 3-bodový, On/Off, On/Off 3-vodičový | RDG200KN S55770-T409 |
| Napájení | Volitelné: AC 230 V nebo AC 24 V | |
| Řídicí výstupy | DC 0…10 V a On/Off | RDG260KN S55770-T412 |
| Napájení | AC nebo DC 24 V | |
| Řízení ventilátoru | DC 0…10 V, 3-stupňový nebo 1-stupňový | Oba typy |
| Komunikace | KNX S-Mód, LTE-Mód (systém Synco™) | |
| Nástěnná montáž | Se základovou montážní deskou | |
| 3 multifunkční vstupy | Čidlo NTC 3k, LG-Ni1000 nebo DI (digitální vstup): okenní kontakt, detektor přítomnosti osob, přepínání vytápění / chlazení, čidlo kondenzace, porucha, monitorovací vstup atd. | |
| Vestavěná čidla | Teplota a relativní vlhkost | |
| Uvedení do provozu | DIP přepínači a ovládacími prvky Vzdáleně (ETS5, ACS790) Mobilní aplikací Siemens PCT Go pro chytré telefony se systémem Android™ |
Čtyři klíčové prvky této nové produktové řady

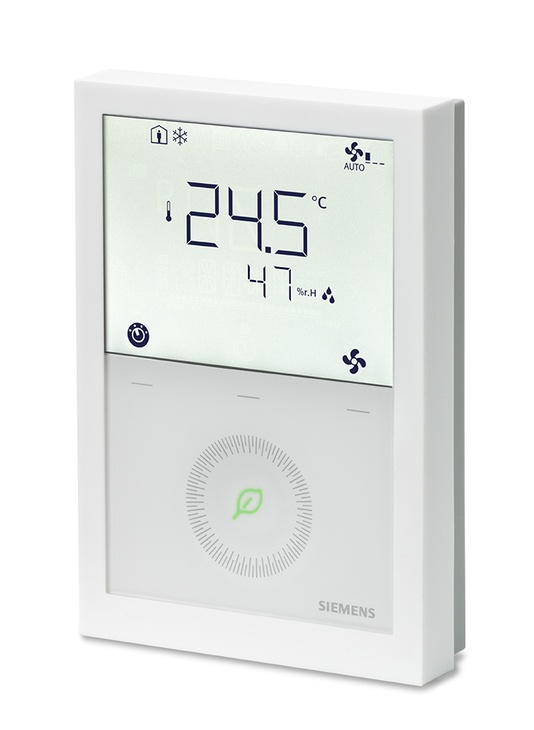

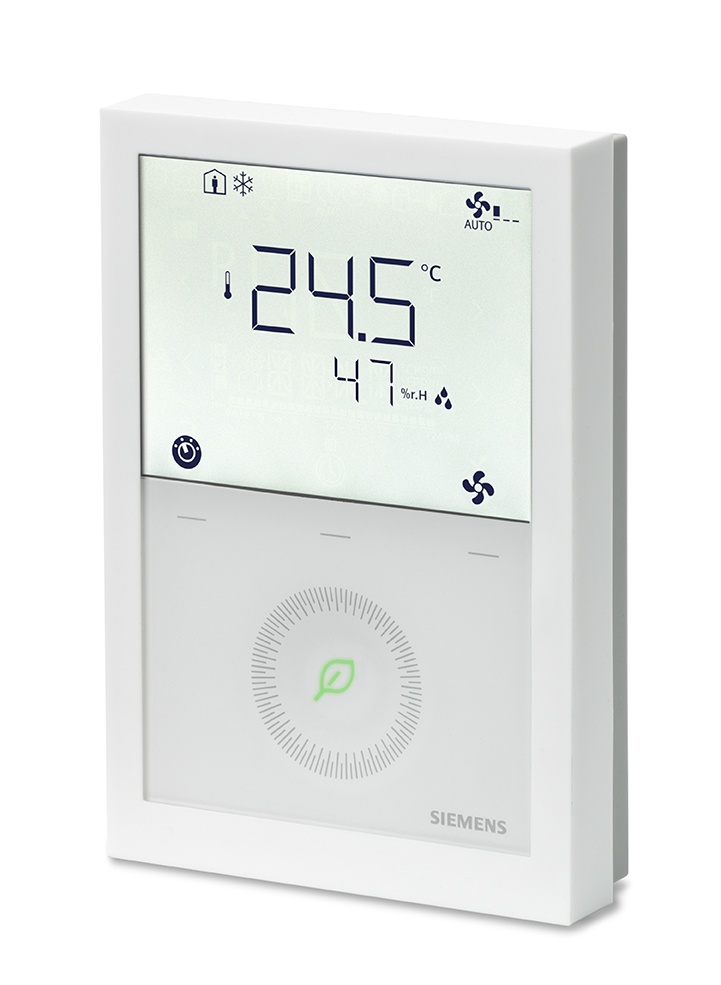

1. Hladké provedení a snadná údržba
Regulátory mají moderní tenký design s dotykovým ovládacím kolečkem a funkcí indikátoru spotřeby. Nová řada je o 25% tenčí než předchozí řada RDG1…, dvoubarevný design nadto regulátor ještě opticky zeštíhluje. Dotykové ovládací kolečko a tlačítka zabraňují usazování prachu a nečistot, což umožňuje např. hotelovému personálu velmi snadné a rychlé čištění povrchu. Aby se zabránilo šíření bakterií a virů, lze čistit alkoholovou dezinfekcí.
Displej je na první pohled přehledný a srozumitelný, současně ale platí, že zobrazení displeje a tlačítka lze přizpůsobit konkrétním zákazníkům.
2. Široká škála aplikací a volitelné řídicí výstupy
Regulátory obsahují vestavěná čidla teploty a relativní vlhkosti, je možné volit napájecí napětí.
| Volitelné řídicí výstupy | RDG200KN: PWM, On/Off, 3-bodové RDG260KN: DC 0...10 V, On/Off |
| Volitelné výstupy pro řízení ventilátoru |
Všechny typy podporují řízení 3-stupňového nebo DC 0...10 V ventilátoru |
| Ideální pro rekonstrukce i nové instalace | Regulátor RDG200KN může být napájen buď AC 230 V nebo AC 24 V, umožňuje používat termoelektrické pohony s PWM (nebo PDM) řízením, elektromotorické servopohony s ON/OFF nebo 3-bodovým řídicím signálem. Je také možné zvolit napájení regulátoru AC 230 V a používat řídicí signál ventilátoru DC 0… 10 V, což ušetří náklady za transformátor a zjednodušuje instalaci. |
| Ideální pro veřejné budovy | Přístup k nastavení regulačních parametrů je chráněn heslem. |
| Zajištění příjemného vnitřního prostředí | Měření a regulace prostorové teploty a relativní vlhkosti zajistí pohodlné a zdravé prostředí |
| Zajištění komfortu pro uživatele |
Spuštění ventilátoru až po zahřátí výměníku |
| Pomoc s údržbou | Nová funkce procvičování ventilů je chrání proti zatuhnutí |
3. Regulátory s komunikací
Otevřený protokol KNX a integrace do systému Synco™ nebo Desigo™ a do regulačních systémů cizích výrobců pomocí S-Módu.

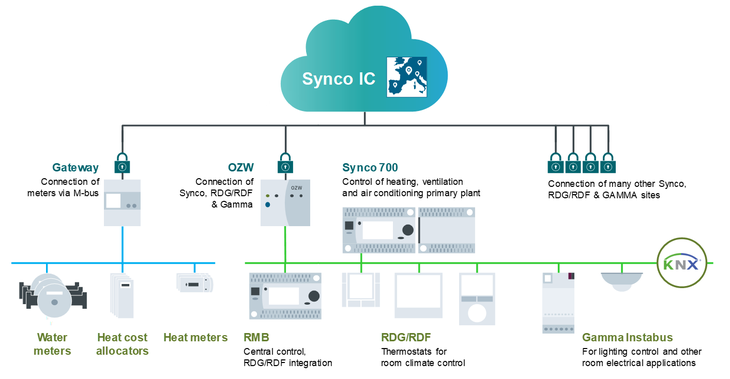

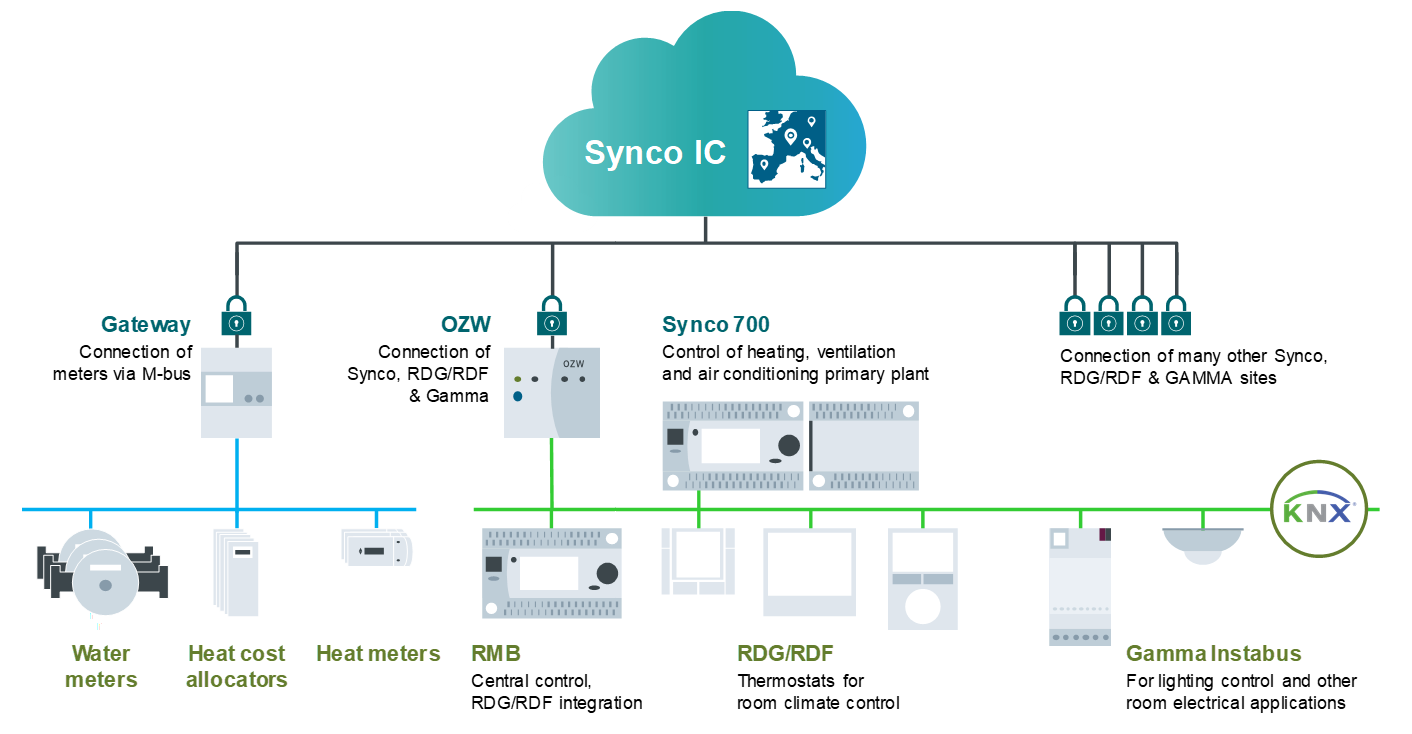

KNX LTE, Synco™
Regulátory řady RDG2… KN jsou součástí systému Synco ™ a lze je kombinovat například s regulátory řady Synco 700.
KNX S-Mód
Všechna potřebná nastavení lze provádět pomocí KNX konfiguračního sw ETS5.
Zvláštní pozornost byla věnována tomu, aby byl RDG2..KN přístupnější pro uživatele KNX v S-Módu:
- Všechny KNX komunikační objekty jsou rozděleny na vstupní a výstupní
- Všechny provozní režimy a výstupní příkazy jsou k dispozici v několika typech objektů (1 byte nebo 1 bit)
- Přibyly 2 objekty pro výstup ventilu vytápění a chlazení (1 byte nebo 1 bit)
Integrace do systému Desigo™ CC
Integrace regulátorů RDG200KN a RDG260KN prostřednictvím ETS5 do Desigo ™ CC se provádí přes KNX IP router.
4. Rychlé uvedení do provozu
Uvedení do provozu je kromě běžných KNX sw nástrojů možné provést také pomocí nové mobilní aplikace. Nastavení se do regulátoru odesílá přes NFC technologii, regulátor při tom nejen že nemusí být napájen, ale není jej ani nutné vybalit z krabičky. Regulátor umožňuje montážní firmě předem si připravit instalaci a elektrické připojení montáží základové desky bez obav z fyzického poškození regulátoru.
Požadovanou aplikaci a související výstupní signály lze nastavit také DIP přepínači na zadní straně regulátoru. Mají nejvyšší prioritu a chrání regulátor a připojené příslušenství před nechtěnou aktivací nevhodných výstupních signálů.
Další informace najdete zde.
