Plně automatická domácí vodárna s integrovaným frekvenčním měničem pro dodávku vody a udržování stálého tlaku v rodinných domech a menších komerčních objektech. Zařízení se připojuje jednoduše díky otočným přípojkám sání a výtlaku vody.
Zdroj: WILO CS

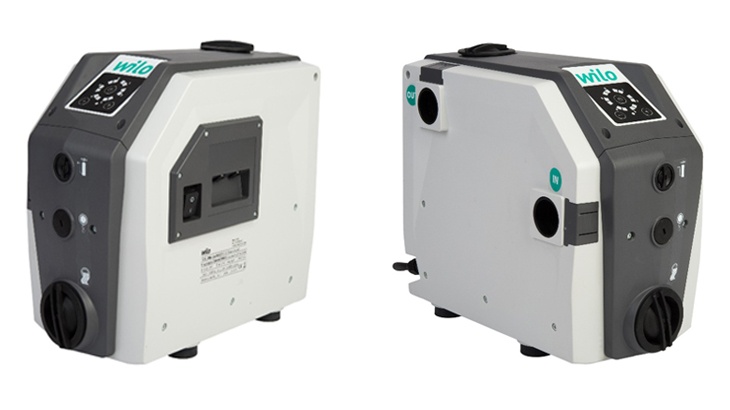

Wilo-Isar BOOST5 je automatická vodárna dodávaná v továrním nastavení v samonasávacím režimu. Díky manuálnímu přepínání umožňuje změnit režim ze samonasávacího na normální sání. Schéma způsobu zapojení naleznete na obrázku níže.
Zařízení se připojuje jednoduše díky otočným přípojkám sání a výtlaku vody. Nastavení požadovaného tlaku je uživatelský přívětivé díky intuitivní ovládacímu panelu. Kompaktní systém Wilo-Isar BOOST5 je tzv. systém Plug and Pump, obsahuje komponenty, které jsou nutné pro provoz.
Výhody:
- Tichá a výkonná
- Flexibilní zapojení
- Jednoduchá instalace a nastavení
- Automatická regulace díky integrovanému frekvenčnímu měniči
Povolená média:
Čistá neagresivní voda bez pevných částic
Technické vlastnosti
- Síťové napájení 1-230 V
- Frekvence 50/60 Hz
- Stupeň ochrany IPX 4
- Třída izolace F
Technická data:
- 2 výkonové varianty
- Maximální výška sání 8 m
- Teplota média od 0 °C do +40 °C
- Teplota okolí od 0 °C do +40 °C
- provozní tlak 10 bar
- Nepřetržitý provoz
| Typ | Výkon [kW] | Proud [A] | Qmax [m3/h] | Hmax [m] | Obj. číslo |
| Isar BOOST5-E-3 | 0,75 | 7,5 | 5 | 55 | 4243583 |
| Isar BOOST5-E-5 | 1,1 | 10,5 | 7 | 55 | 4243584 |

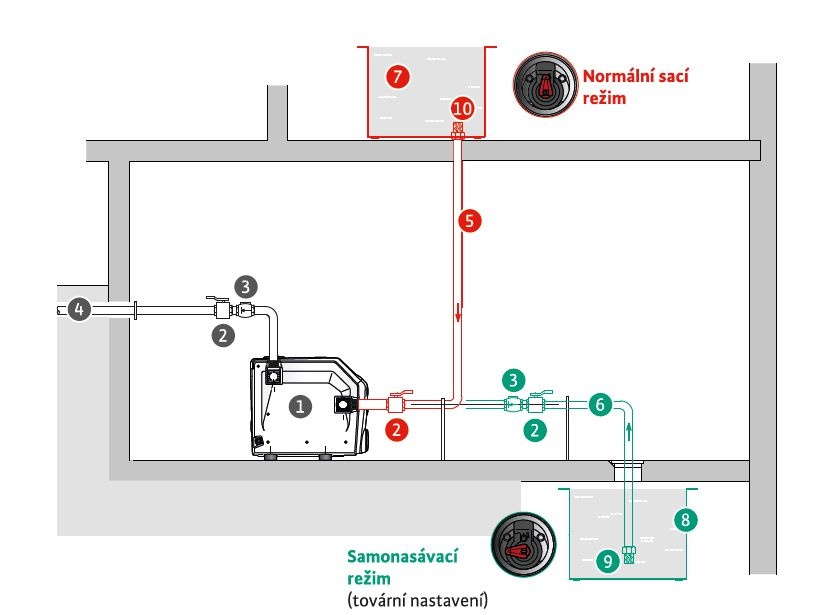

Schéma instalace
| Popis schématu instalace | |||
| 1 | Systém k udržení tlaku ISAR BOOST5 | 6 | Sací potrubí (zeleně) |
| 2 | Uzavírací ventil | 7 | Půdní zásobník (červeně) |
| 3 | Zpětná klapka | 8 | Podzemní nádrž, studna (zeleně) |
| 4 | Výtlačné potrubí | 9 | Sací filtr |
| 5 | Sací potrubí (červeně) | 10 | Filtr |

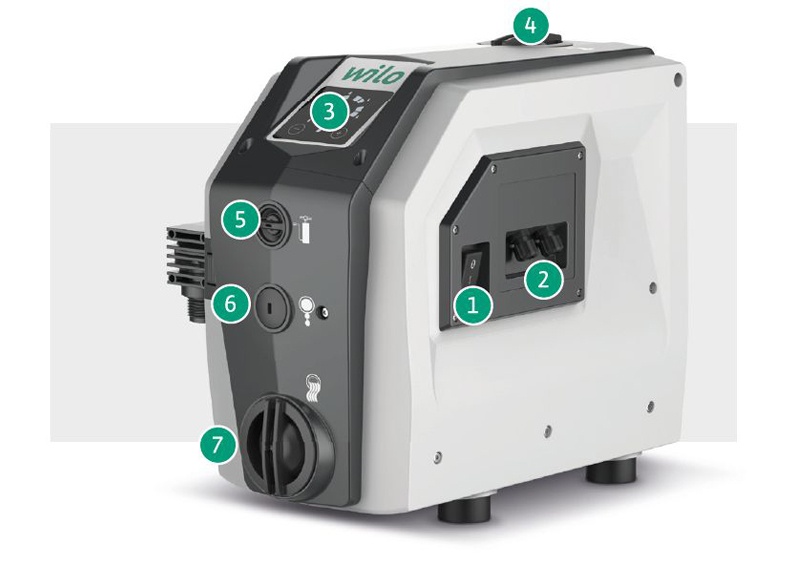

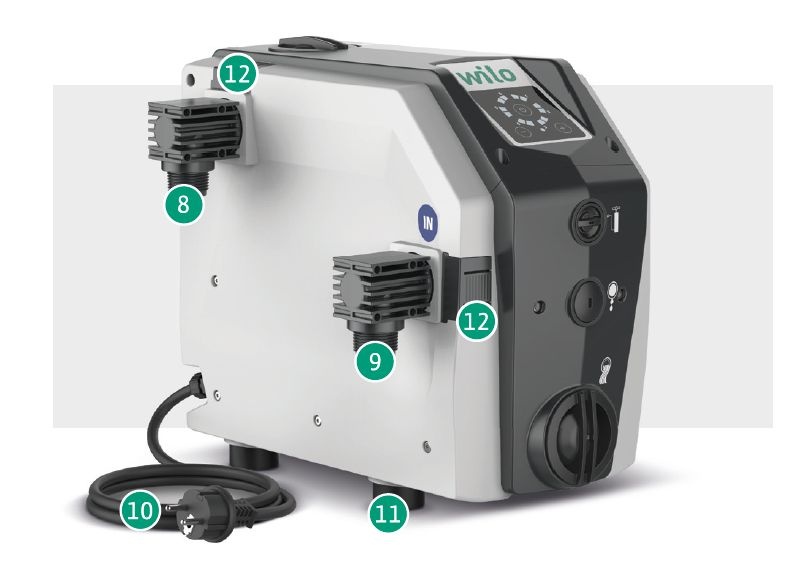

Podrobné zobrazení Isar BOOST5
| Popis zařízení | |||
| 1 | Hlavní vypínač | 7 | Vypouštění a nastavení režimu provozu |
| 2 | Propojovací průchodky | 8 | Otočná přípojka výtlaku |
| 3 | Ovládací panel | 9 | Otočná přípojka sání |
| 4 | Otvor k zavodnění | 10 | Kabel elektrického napájení |
| 5 | Přístup k expanzní nádobě | 11 | Antivibrační nožičky |
| 6 | Odvzdušnění | 12 | Krytka otočných přípojek |
