V tomto článku chci čtenáře seznámit s novinkou značky Protherm, novým tepelným čerpadlem Genia Air split.
Základní charakteristiky tepelného čerpadla Genia Air split:
- kompaktní tepelné čerpadlo vzduch/voda ve splitovém provedení
- kompresor s invertorovou technikou
- nízká hlučnost
- možnost aktivního chlazení
- jednoduchá instalace
Výkonová řada je uvedena v tab. I, společně se základními technickými údaji.
Tab. I.: Přehled základních technických parametrů tepelného čerpadla Genia Air split
| Jednotky | HA 3-5 OS 230 V | HA 5-5 OS 230 V | HA 7-5 OS 230 V | HA 10-5 OS 230 V | HA 10-5 OS | HA 12-5 OS 230 V | HA 12-5 OS | |
| Topný výkon A2/W35 | kW | 2,5 | 3,4 | 4,6 | 8,3 | 8,3 | 8,3 | 8,3 |
| Topný faktor A2/W35 | - | 3,8 | 3,8 | 3,8 | 3,9 | 3,9 | 3,7 | 3,7 |
| El. příkon A2/W35 | kW | 0,66 | 0,89 | 1,21 | 2,13 | 2,13 | 2,24 | 2,24 |
| Počet ventilátorů | Ks | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Min. venkovní teplota pro topení/TV | °C | -20/-20 | ||||||
| Max. venkovní teplota pro topení/TV | °C | 20/43 | ||||||
| Rozměry š/v/h | mm | 1100/765/450 | 1100/1565/450 | |||||
| Hmotnost | Kg | 82 | 82 | 113 | 191 | 191 | 191 | 191 |
Venkovní a vnitřní jednotka jsou propojeny chladivovým okruhem s maximální délkou do 25 m. Výškový rozdíl mezi venkovní a vnitřní jednotkou může být max. 10 m. V případě délky potrubí do 15 m mezi oběma jednotkami, není nutné provádět plnění tohoto okruhu chladivem, protože množství chladiva v tepelném čerpadle z výroby je plně dostačující. Jako vnitřní jednotku je možné volit ze dvou variant:

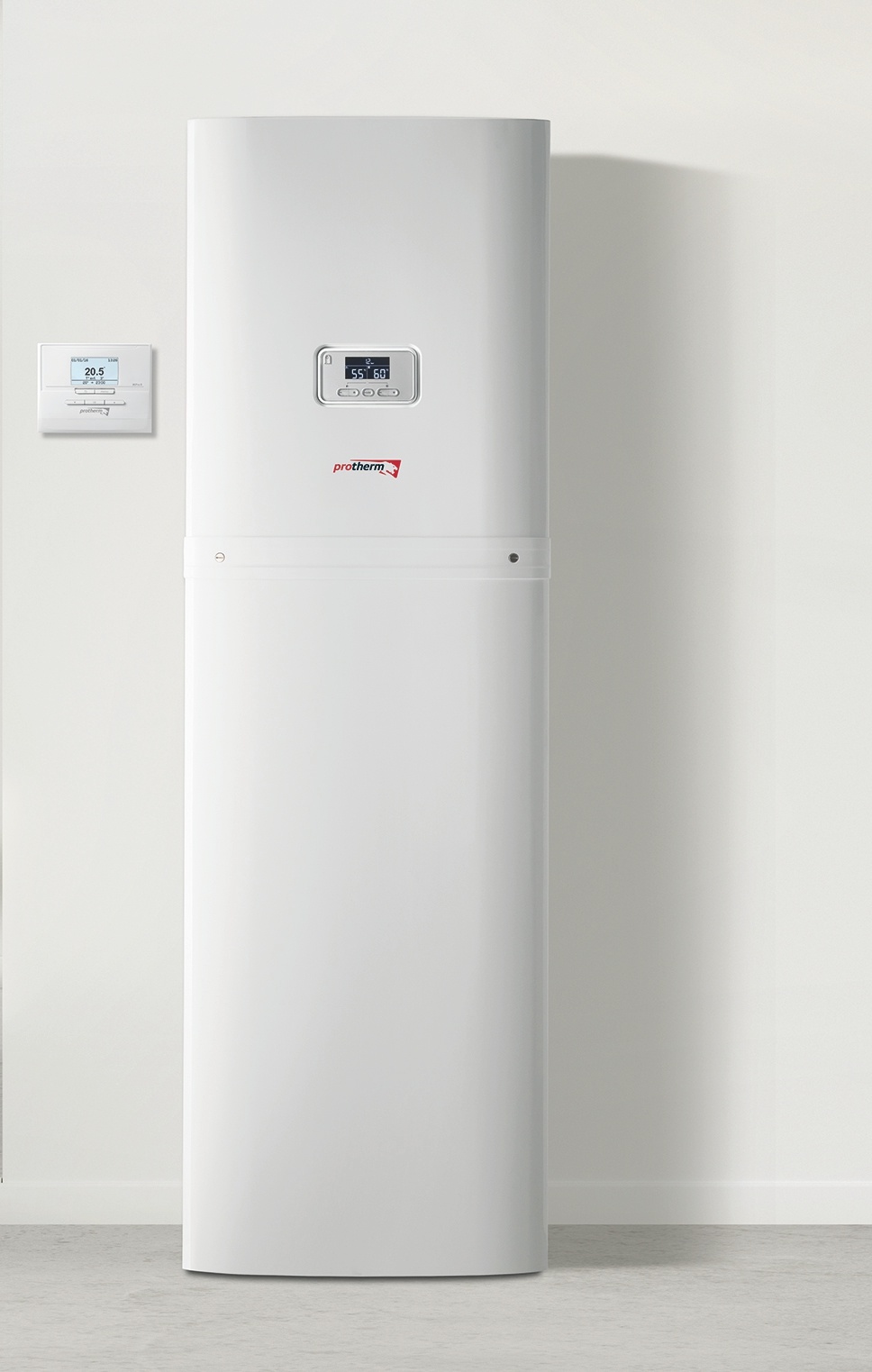

- hydraulická věž HA 5-5 STB (Obr. 2)
Jedná se kompaktní konstrukci vybavenou následujícími komponenty:- připojení chladivového okruhu s kondenzátorem
- zásobník TV o objemu 190 l
- přídavná elektrická patrona o výkonu 6 kW
- trojcestný přepínací ventil
- expanzní nádoba pro vytápění (15 l)

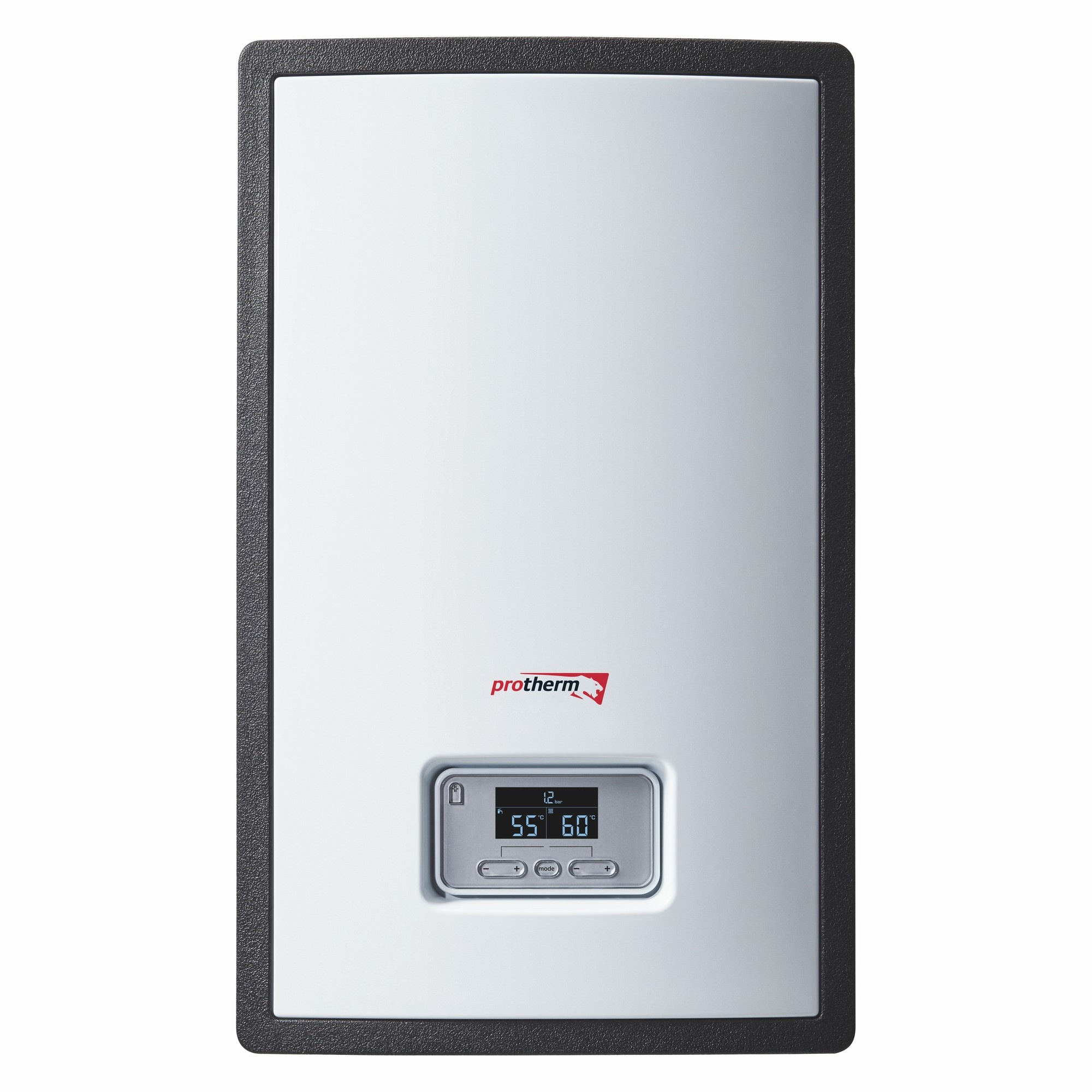

- hydraulická stanice HA 5-5 WSB (Obr. 3)
Závěsné provedení této jednotky obsahuje následující komponenty:- připojení chladivového okruhu s kondenzátorem
- přídavná elektrická patrona o výkonu 6 kW
- expanzní nádoba pro vytápění (10 l)
- trojcestný přepínací ventil

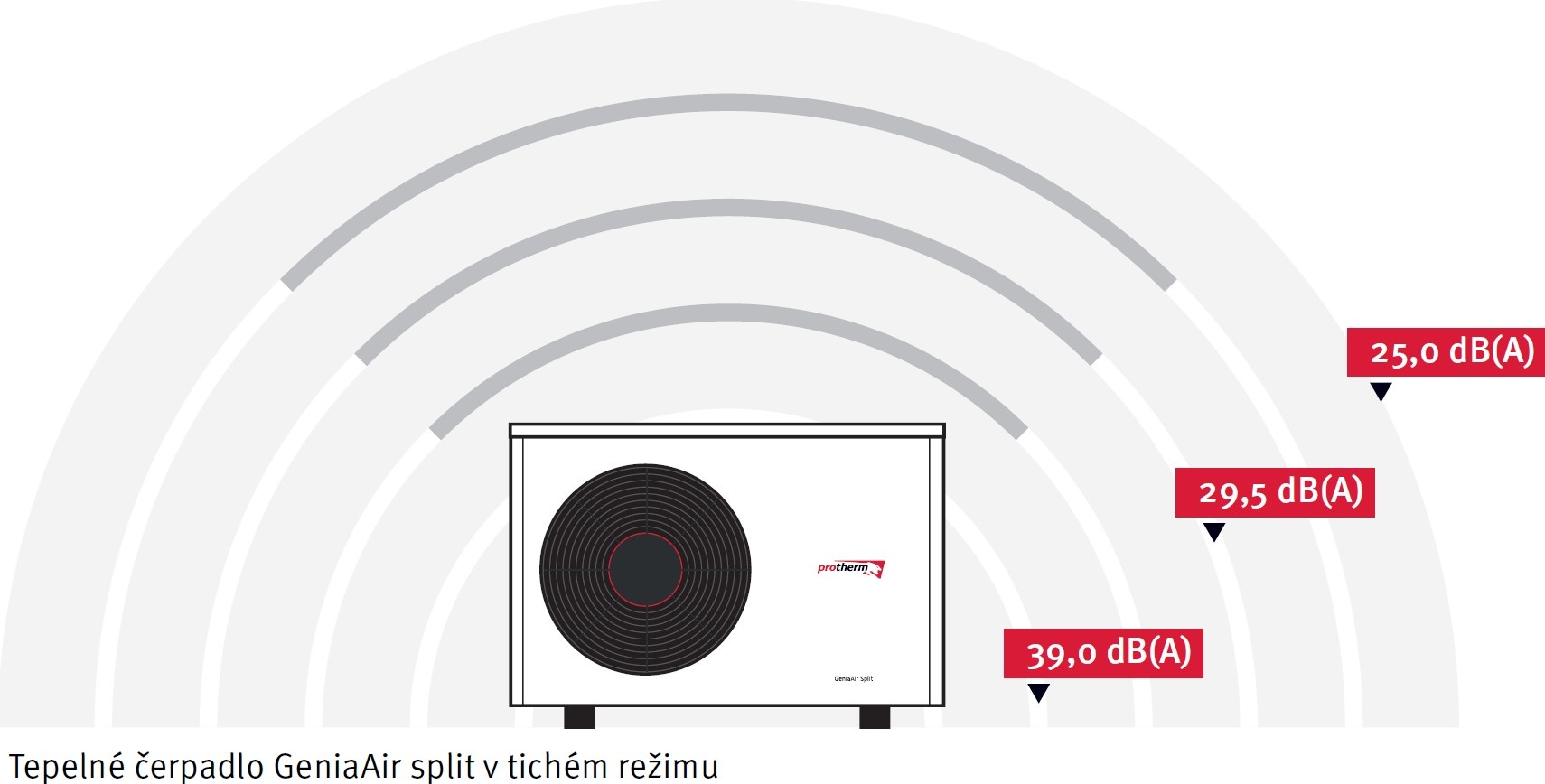

Tepelné čerpadlo Genia Air split se vyznačuje velmi tichým provozem. Ve vzdálenosti 3 metrů je hladina akustického tlaku méně než 30 dB(A) – viz Obr. 5. Z tohoto důvodu lze toto tepelné čerpadlo bez problémů instalovat dokonce i v zástavbě s řadovými domy. Samozřejmostí je možnost ovládat tepelné čerpadlo pomocí ekvitermního regulátoru MiPro včetně modulů pro rozšíření topného systému s více topnými okruhy.
Obr. 5 Úroveň hluku při maximálním výkonu
Ze všech uvedených informací je zřejmé, že značka Protherm nabízí ucelený systém pro ekologické vytápění, chlazení a přípravu teplé vody s využitím obnovitelných zdrojů. Široký sortiment příslušenství včetně regulační jednotky MiPro (rovněž dodáván i v bezdrátovém provedení) usnadňuje projekt i následnou instalaci jak v novostavbách, tak i ve starší bytové zástavbě.
