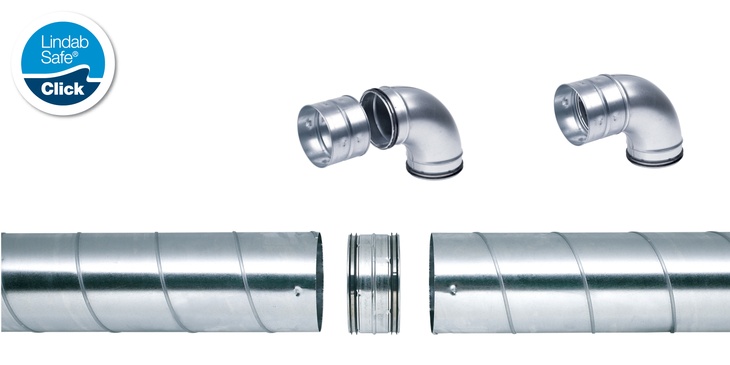

V dnešním článku se budeme věnovat rozvodům ze SPIRO trubek a tvarovek, konkrétně systému Lindab Safe Click, který nabízíme v našem e-shopu cb-vzduchotechnika.cz.
Systém rozvodů ze SPIRO trubek a tvarovek je známý a populární. Přesto lze i v tomto řešení použít komponenty, které mají „přidanou hodnotu“ a v konečném výsledku s nimi lze jednoduše a pohodlně vytvořit systém, který splňuje veškeré požadavky na systémy rozvodů nuceného větrání, především na těsnost. To vše bez nutnosti utrácet zbytečně vysoké částky.
Způsob instalace systému
Zcela zásadním předpokladem pro těsnost celého systému Lindab Safe Click je použití komponentů výhradně od tohoto výrobce. Jedině tak lze zaručit dodržení rozměrů jednotlivých komponentů a následnou těsnost při jejich spojení. V následujícím videu uvidíte všechny základní kroky při kompletaci systému. Včetně případného rozebírání jednotlivých spojů.
Základní pravidla při instalaci systému Lindab Safe Click
- SPIRO trubky není doporučeno řezat úhlovou bruskou (tu použije pouze na přeříznutí stáčených falců, zde je nutné odstranit otřepy). Použijte elektrické nůžky na plech, které udělají rovný střih bez otřepů.

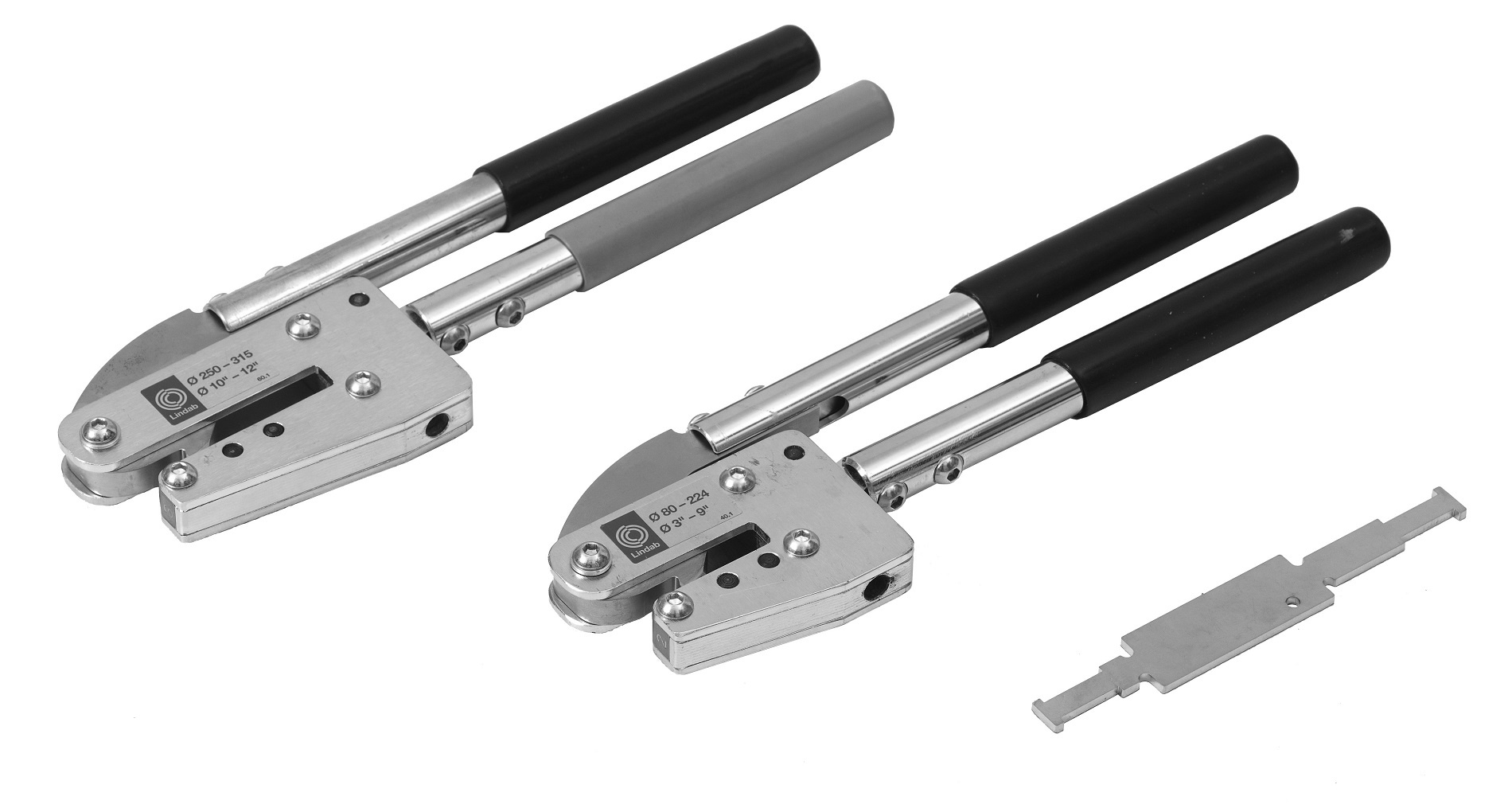

- Poté, co jste si jednotlivé části systému zkušebně sestavili (kontrola správné délky potrubí mezi jednotlivými SPIRO tvarovkami), použijte kleště a po obvodu SPIRO trubky udělejte předepsaný počet kliků

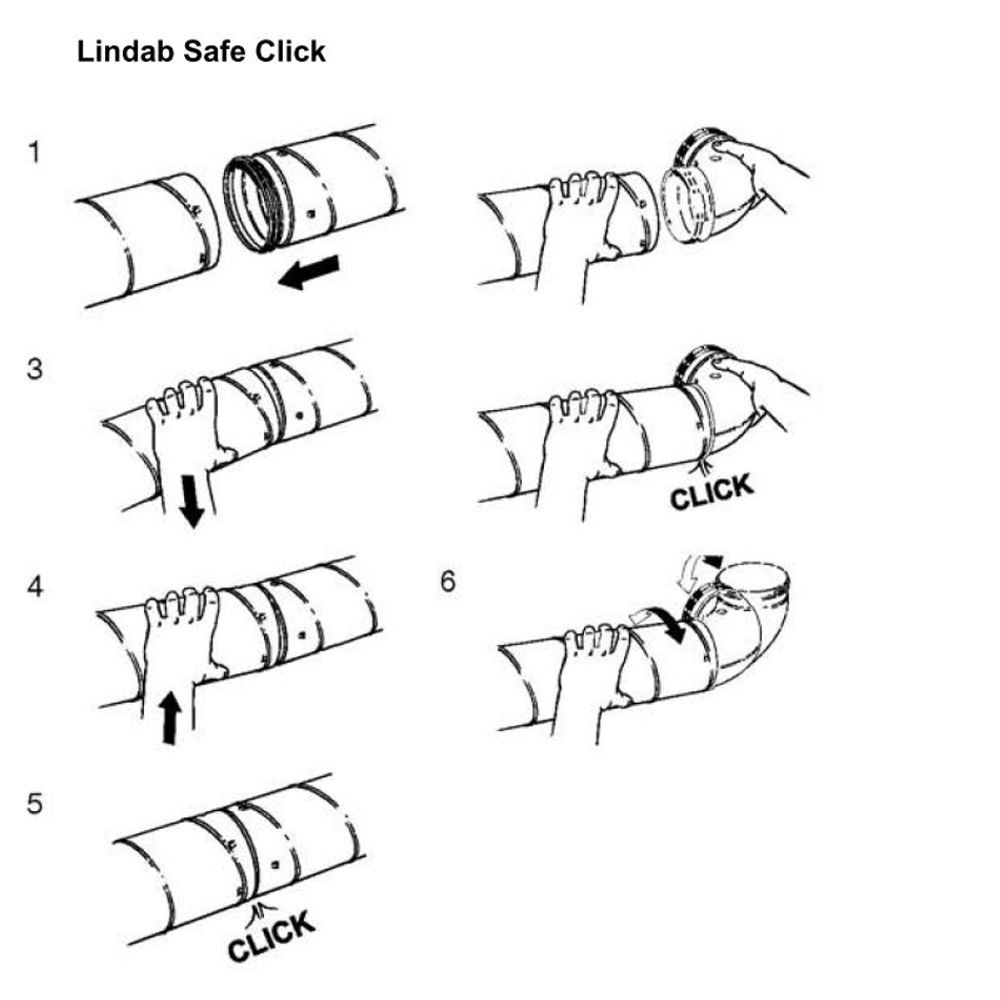

- Samotné spojení tvarovky a potrubím s kliky je velmi jednoduché. Nejprve vsunete tvarovku do potrubí, tak abyste viděli první gumový břit a mohli zkontrolovat, zda není jakkoli překroucený. Následně zatlačíte tvarovku do potrubí až k samotným klikům (lehké pootáčení tvarovkou usnadní vložení do trubky). Posledním krokem je důkladné zatlačení na tvarovku, tak že gumové břity zapadnou za kliky (lehkým pootáčením a ohýbáním tvarovky nebo potrubí vřed a vzad docílíte snazšího – postupného zacvaknutí za kliky). Ve chvíli, kdy tvarovku zacvaknete gumovými břity za kliky, je spoj hotový a těsný.
- Systém zavěste do připravených objímek odpovídajícího průměru. Objímky by měly být vždy umístěny co nejblíže u spojů.
- V případě, že se dostanete při instalaci systému do situace, kdy jeden ze spojů není možné nasadit pod přesným úhlem, musí být vždy zasunuty oba gumové břity uvnitř potrubí. Tento spoj následně nutné zajistit texy nebo nýty.
Výhody systému Lindab Safe Click
Největší výhodou systému Lindab Safe Click je snadné sestavení při dodržování montážních postupů a jeho těsnost bez nutnosti použít jakákoli dodatečná těsnění (tmely, al. pásky). O tom, kolik času tento systém ušetří, je následující video.
Výše uvedené rozhodně ale neznamená, že systém Lindab Safe Click je cenově náročnější než zbývající systémy dostupné na trhu, které nejčastěji používají tvarovky bez gumového těsnění. V porovnání s dalšími způsoby kompletace vzduchotechnických rozvodů (tvarovky bez těsnění + páska či tmel a texy, tvarovky s těsněním a texy, čtyřhranné potrubí s přírubami) vyšel Lindab Safe Click nejlépe nejen z hlediska dosažené třídy těsnosti, nejmenších naměřených úniků vzduchu, ale především nejlépe v celkovém cenovém koeficientu, který zohledňuje ceny samotných komponentů, časové náročnosti montáže a nutnosti použít další spojovací materiál.
Zapůjčení kleští zdarma a zpracování cenové nabídky dle projektu.
V případě, že v našem internetovém obchodě objednáte systém Lindab Safe Click za více než 15.000 Kč bez DPH 21%, zapůjčíme Vám kleště zdarma. Stejně tak jsme připraveni Vám zpracovat cenovou nabídku dle existujícího výkazu výměr (soupisky materiálu).
