V panelákovém bytě se obvykle naráží na omezený prostor pro instalaci větrací jednotky i potrubí. Úprava dispozice bytu umožnila umístění větrací jednotky v prostoru toalety za sádrokartonovou stěnu. Z důvodu úsporných rozměrů a velice tichého provozu majitel bytu zvolil větrací jednotku Zehnder ComfoAir 180 s entalpickým výměníkem. Jednotka je vybavena systémem zpětného získávání tepla z odpadního vzduchu, ale také rekuperací vzdušné vlhkosti.
Vzduch je do bytu přiváděn potrubím pod stropem z fasády domu v prostoru lodžie. Odváděn je do ventilační šachty v dispozici domu. Distribuce vzduchu probíhá přes akustické tlumiče, které plní funkci rozdělovačů. Umístěny jsou v podhledu toalety a stejně jako větrací jednotka jsou trvale přístupné pro údržbu a čištění. V podhledu toalety je z rozdělovačů vzduch veden kruhovým flexibilním potrubím. Z důvodu zachování co největší světlé výšky místností je v jednotlivých místnostech již vzduch rozváděn plochým potrubím Zehnder ComfoTube Flat 51 skrytým v podhledu. Potrubí je vedeno paprskovým způsobem, čímž je vyloučen nežádoucí akustický jev – tzv. telefonický efekt.

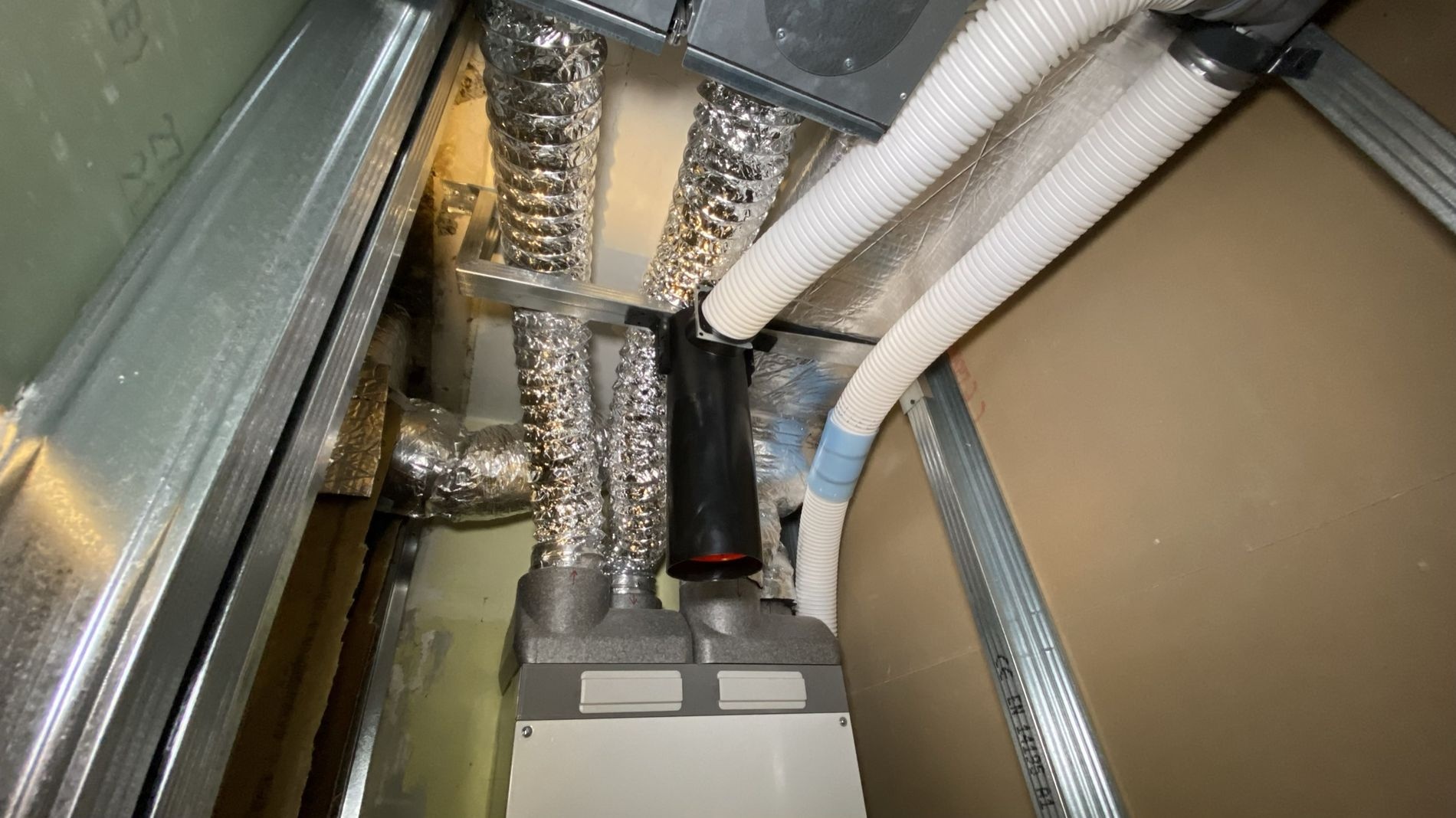

Napojení větrací jednotky Zehnder
Čerstvý vzduch je přiváděn do všech pokojů bytu, znečištěný vzduch je odváděn z kuchyňského koutu, koupelny a toalety. Jako vyústky byly použity talířové ventily Zehnder ComfoValve Luna, pouze v kuchyni v blízkosti dvířek kuchyňské linky byly použity nerezové ploché designové mřížky. Všechny ventily odvádějící vzduch z místností jsou vybaveny tzv. předfiltry, které zamezují zanášení větracího potrubí nečistotami.
Systém nuceného větrání umožňuje programování režimů větrání podle požadavků klienta, obsazenosti bytu a denní doby, případně dne v týdnu. Je vybaven tzv. bypassem, kdy je vzduch veden pouze přes filtry, nikoliv výměníkem, a to pro zachování tepelné pohody v letním období. Navštívený byt je ale vybaven klimatizační jednotkou. Zpětné získávání energie, v tomto případě chladu, se tak využije i při provozu klimatizace v létě, kdy je horký přiváděný vzduch ochlazen odváděným vzduchem, a tím šetří náklady na její provoz.

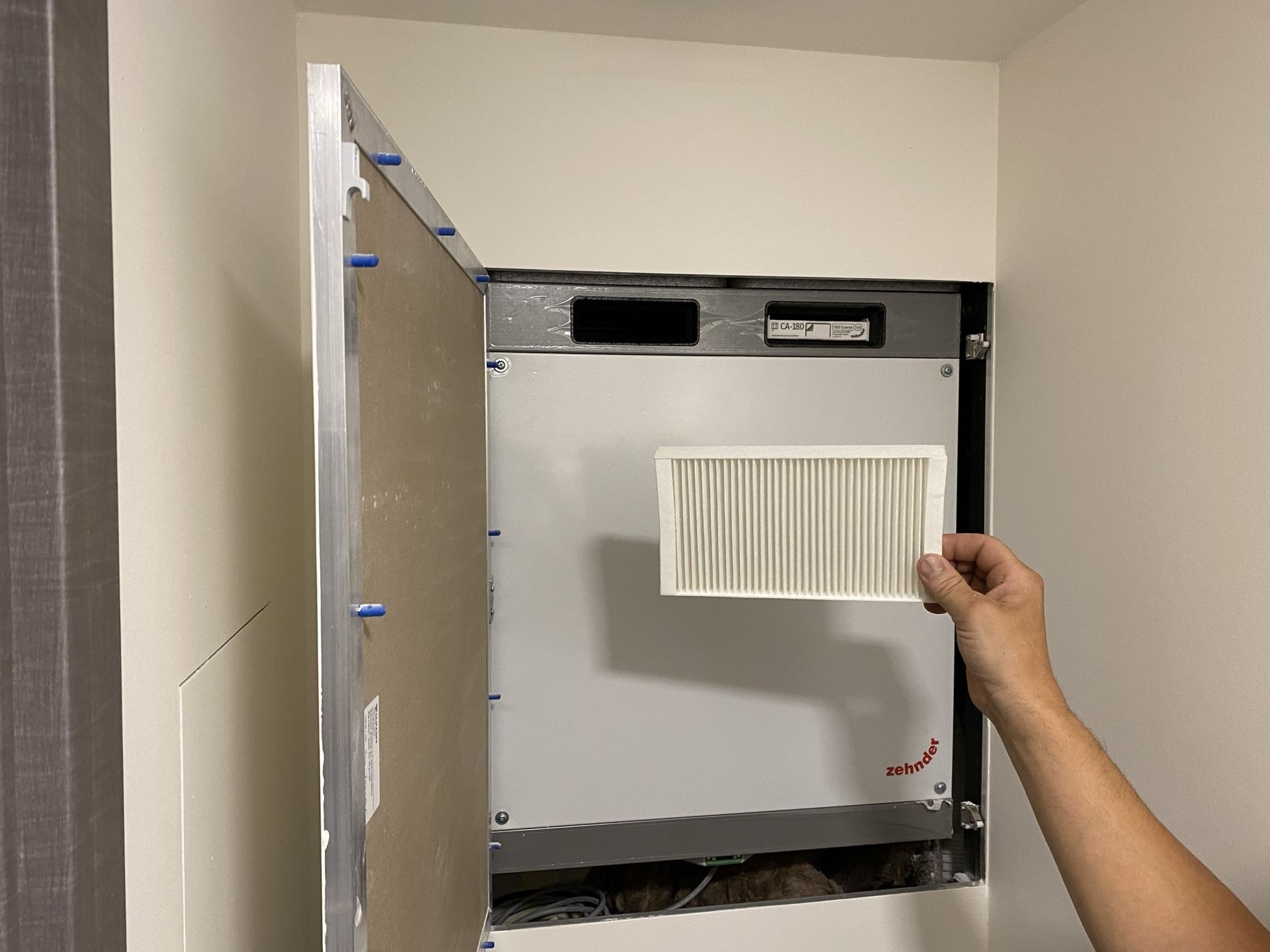

Snadná výměna filtrů větrací jednotky Zehnder ComfoAir 180
Při návštěvě této realizace jsme se v redakci již po několikáté přesvědčili, že větrání s rekuperací tepla patří i do bytů starších bytových domů. Nejedná se pouze o výsadu moderních energeticky úsporných staveb nebo jakýsi módní trend. Naopak systém nuceného větrání Zehnder je jednou z možností eliminace vysoké koncentrace oxidu uhličitého a dalších škodlivin v běžných interiérech, řeší diskomfort přirozeného větrání v mrazivých obdobích a zajistí účinné větrání hygienického zázemí a kuchyně.
Majitelé bytu mají nyní zajištěn trvalý přísun čerstvého vzduchu s komfortním ovládáním a se zajištěním tepelné pohody po celý rok. Realizací nás provedl Ing. Roman Šubrt ze společnosti Zehnder Group Czech Republic. Větrací systém instaloval pan Petr Pospíšil. S montáží celého systému nuceného větrání s rekuperací Zehnder se můžete podrobně seznámit ve videu.
