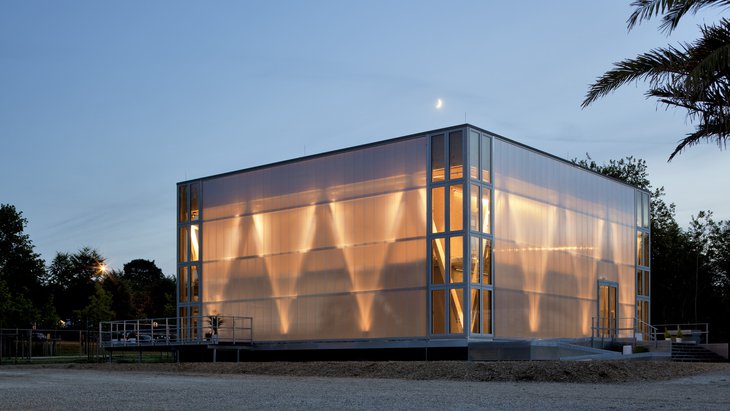

Dvanáct kostek je seskupeno do dvoupatrové budovy kolem centrálně umístěného společenského prostoru. Tento prostor je velkoryse řešený, protože společenské aktivity u studentů převažují (společné vaření, párty či relaxace).
Podlahy dvoupatrového pavilonu jsou vytápěny pomocí suchého systému Uponor Siccus, zatímco dvanáct „spacích kostek“ je vytápěno a chlazeno pomocí kazetového stropního systému Uponor Comfort Panel HL.
Každá kostka je vytápěna/chlazena pomocí Uponor HL Comfort panelu. Panely jsou integrovány v podhledovém stropu s roztečí 62,5 cm. Aktivní panely pokrývají plochu v kostce 3,5 m2 , výkon vytápění je 350 W a výkon chlazení 320 W.
Panely v režimu vytápění operují s maximální teplotou topné vody 36°C a teplotou vratné vody 34°C. V režimu chlazení operují s teplotou 15°C popř. 17°C.
Odpadní vzduch z cca 4 m2 obytného prostoru je také používán pro vytápění a chlazení.
Tři panely jsou vzájemně spojeny do série a následně připojeny na páteřní rozvod Tichelmann, který je vytvořený z vícevrstvé kompozitní trubky Uponor Uni Pipe PLUS 20 x 2.0 mm. Pokojová teplota v místnosti může být nastavena individuálně pomocí zónové rádiové regulace Uponor DEM 24 V.
