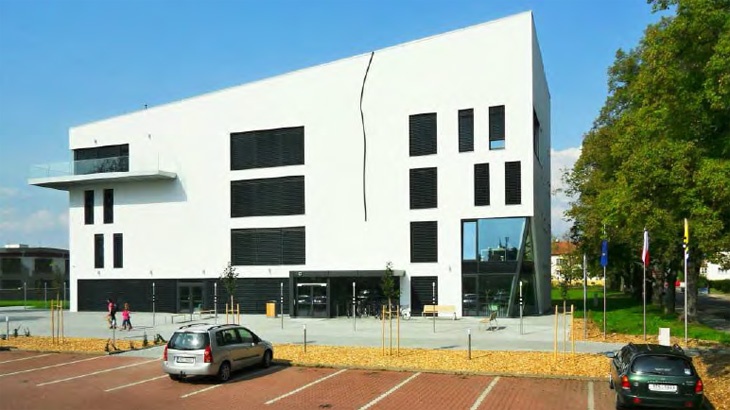

Budova se nachází v centru města Holice na Pardubicku. V sousedství jsou kvalitní díla architektury dvacátého století - sokolovna, Muzeum Emila Holuba a kulturní dům. Novostavba byla umístěna tak, aby vznikl jasně vymezeny veřejný prostor. Pro architektonicky vyraz, byla důležitá kompaktnost tvaru budovy a technicky správné provedeni všech detailů. Projekt budovy byl zpracován pro stavební firmu BW Stavitelství, Holice, která zvítězila ve výběrovém řízení na dodavatele stavby včetně prováděcího projektu.
Stavební řešení
Stavba je založena na pasech z monolitického betonu, obvodové stěny jsou z keramických tvarovek Porotherm 36,5 T, vnitřní nosné stěny z betonových tvarovek. Pro eliminaci tepelných mostů odděluji stěny od spodní stavby desky z pěnoskla o tloušťce 50 mm. Ocelove sloupky vynášejí stropy zešikmeného rohu a také průvlak nad prosklenou stěnou jihozápadní fasády.
Stropy jsou z prefabrikovaných železobetonových panelů Alidal tl. 210 mm s nabetonávkou. Stropní konstrukci nad schodištěm tvoři ocelové nosníky s trapézovým plechem, střecha nad koncertním sálem je vynášena vazníky z tenkostěnných ocelových profilů BORABELA. Střešní skladba má požární odolnost 30 minut.
Tepelná izolace
U obvodových stěn je jednoplášťový kontaktní zateplovací systém z minerální vaty tl. 200 mm. Sokl byl do hloubky 1000 mm a do výšky 300 mm nad terénem izolován soklovým XPS tl. 200 mm. Ve střešní konstrukci byla použita minerální vata ISOVER tl. 400 mm. V podlahových konstrukcích na terénu tvoři tepelnou izolaci desky z EPS tl. 300 mm.
Vzduchotěsná rovina
Vzduchotěsná rovina je na vnitřním licí obvodové stěny, v místě železobetonových věnců a uloženi stropních panelů přechází z vnitřního líce zdi pod věncem ven, zvenku na věnec a zpět na vnitřní lic budovy. Podobné řešeni bylo zvoleno i u atiky střechy, vzduchotěsnou rovinou je foliová střešní krytina, s rovinou stěn se spojuje pod oplechovaným atiky. Blower-door test 0,2 v podtlaku i přetlaku shodně.
Technická zařízení budovy
Pro male místnosti byl navržen centrální systém teplovodního vytápěni s nucenou cirkulaci a teplotním spadem 50/40 °C. Zdrojem tepla pro vytápění a ohřev teple vody je trojice tepelných čerpadel vzduch-voda. Tepelná čerpadla jsou osazena na západní straně střechy. Sály a foyer jsou vytápěny vzduchotechnicky, zdrojem tepla jsou tepelná čerpadla vzduch-vzduch, která umožňuji také chlazení. Klimatizační a větrací jednotky jsou sestaveny z ventilátorů přívodního a odvodního vzduchu, filtrů v potrubí, rotačního hygroskopického rekuperátoru, přímého výparníku (ohřívače/chladiče na chladivo R410A ) a elektrického ohřívače.
Sáni čerstvého vzduchu pro větrání je přes sací komory na severní fasádě, do učeben se vzduch přivádí vyústkami osazenými ve stěně. Pro zamezení přeslechů mezi učebnami, byly v potrubí osazeny tlumiče hluku. Foyer je větráno společně s dalšími funkčně propojenými prostory. Nad vstupními dveřmi byla umístěna teplovzdušná vzduchotechnická clona, která také vytápí vstupní prostory školy.
Možnost přirozeného větraní celého domu otevíráním oken ve všech místnostech a možnost „předchladit“ budovu před konáním akcí otevřením oken a klapek, které jsou primárně navrženy pro odkouření domu při požáru.
Stínění budovy
Okna na východní, jižní a zapadní straně budovy jsou vybavena vnějšími žaluziemi. Sestava na každé fasádě je samostatně řízena nadřazeným systémem měřeni a regulace na základě skutečného slunečního svitu dopadajícího na fasádu a teplot v přilehlých místnostech.
Tepelně technické vlastnosti základních konstrukcí
| Střecha: | U = 0,10 W/m2K |
| Obvodová stěna: | U = 0,14 W/m2K |
| Podlaha: | U = 0,13 W/m2K |
| Okna: | Uw = 0,80 W/m2K |
| Vstupní dveře: | Ud = 0,90 W/m2K |
| Neprůvzdušnost obálky budovy: | n50 = 0,2 h-1; (Blower-door test) |
| Zdroj tepla: | tepelna čerpadla vzduch/voda |
| Měrná spotřeba energie na vytápění: | EPH,A = 8 [kWh/(m2.rok)] |
| Větrání: | Vzduchotechnicke jednotky s rekuperaci tepla. Měrna spotřeba energie na mechanické větrani EPFans,A = 6 [kWh/(m2.rok)] |
| Chlazení pro sály: | Měrna spotřeba energie na chlazeni EPC,A = 3 [kWh/(m2.rok) |
| Příprava teplé vody: | Centralni se zásobnikem. Měrna spotřeba energie na přípravu teplé vody EPDHW,A = 2 [kWh/(m2.rok)] |
| Měrná spotřeba energie na celkovou podlahovou plochu: | EPA = 40 [kWh/(m2.rok)] |
Informace o stavbě
| Investor: | Město Holice, Mgr. Ladislav Effenberk, Ing. Vitězslav Vondrouš |
| Projekt: | Dobry dům, s.r.o. – Ing. arch. Helena Borakova, Ing. arch. Dalibor Borak, upravy exterieru Ing. arch. Petr Jureček |
| HIP – koordinace: | Pavel Daněk |
| Statika: | Ing. Ondřej Vlček |
| Požarni bezpečnost: | Ing. Boris Lenert |
| Energeticke řešeni: | Ing. Stanislav Kučera, Ing. Jan Pivec |
| Expertni spoluprace: | Ing. arch. Josef Smola, Ing. Jiři Šála |
| Akustika: | Ing. Tomaš Hradek, SONING Praha a.s. |
| Blower-door test: | Mgr. Stanislav Paleček, Radion.cz |
| Realizace: | BW – Stavitelství, s.r.o. – Ing. Milan Bakeš, stavbyvedouci Ing. Jaromir Friml, manažerka stavby Helena Hanslova |
| Technicky dozor: | Libor Matoušek, Limma cz s.r.o. |
| Vizualni systém: | Aleš Najbrt, Studio Najbrt,s.r.o. |
| Vytvarna díla: | Karel Malich, za podpory Galerie Zdeněk Sklenař |
| Zastavěna plocha: | 604,5 m2 |
| Užitna plocha: | 2041,3 m2 |
| Objem budovy: | 9256,4 m3 (objemovy faktor A/V - 0,3) |
| Celkove stavební naklady: | 43 mil. Kč bez DPH |
Příspěvek se svolením Centra pasivního domu převzat ze sborníku Konference Pasivní domy.
